1.Nima uchun mis qalinligi pcb ishonchliligining pastki chizig'ini aniqlaydi?
Siz pcb ustidagi mis qatlamining qalinligiga juda ko'p e'tibor bermagan bo'lishingiz mumkin, lekin aslida mahsulot qancha oqimga bardosh bera oladi, issiqlik hosil bo'lishi qanchalik yuqori va uning ishlash muddati qancha bo'lishi mumkinligini aniqlaydi.
Keling, oddiy o'xshashlik keltiraylik...
Mis qalinligi=magistral yo'llardagi qatorlar soni
Yo'llar juda oz (mis juda yupqa), bu tirbandlik va kuchli issiqlikni keltirib chiqaradi;
Yo'llar juda ko'p (qalin mis), garchi to'siqsiz bo'lsa-da, xarajat yuqori va ishlov berish qiyinroq.

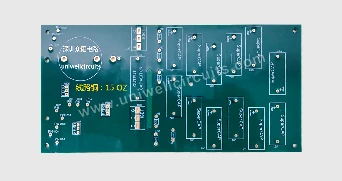

Qalin mis bosilgan elektron platalar yangi energiya, energiya saqlash, yuqori-quvvatli dvigatellar va sanoat quvvat manbalari kabi sohalarda deyarli standart hisoblanadi. Shenzhen Pulin Circuit 3 oz ~ 6 oz qalinlikdagi mis PCBlarni ommaviy ishlab chiqarishda etuk texnologik qobiliyatlarga va yetkazib berish tajribasiga ega va yuzlab yuqori oqim nazorati va yangi energiya loyihalari uchun echimlar taqdim etdi.
2.PCB mis qalinligi uchun qanday standartlar mavjud?
PCB sanoatida mis qalinligi odatda untsiyada (ozsiyada) ifodalanadi, bu odatda kvadrat fut uchun mis folga og'irligiga ishora qiladi.
Qalinligi quyidagicha aylantiriladi:
|
mis qalinligi (oz) |
qalinligi (mkm) |
Umumiy foydalanish |
|
0,5 oz |
17μm |
Yuqori chastotali signal kartasi, engil yuk mahsuloti |
|
1 oz |
35μm |
An'anaviy maishiy elektronika, umumiy sanoat nazorati |
|
2 oz |
70μm |
O'rta oqim o'tkazuvchanligi mahsulotlari, quvvat platalari |
|
3 oz |
105μm |
Yuqori oqim boshqaruv paneli, sanoat quvvat manbai |
|
6 oz |
210μm |
Energiyani saqlash, yangi energiya vositalari uchun BMS, zaryadlash stantsiyalari |
|
10 ~ 12 oz |
350~420μm |
Qo'shimcha yuqori oqim, maxsus sanoat uskunalari |
Tip: In the industry, printed circuit boards with a size of ≥ 2oz are commonly referred to as thick copper plates, while printed circuit boards with a size of>10 oz ultra qalin mis plitalar hisoblanadi.
3.Uzaytirilgan xizmat muddati 3. Qalin mis bosilgan elektron platalar qayerda ishlatiladi? Men undan foydalana olamanmi?
Qalin mis PCB kerak yoki yo'qligini aniqlash uchun siz quyidagi shartlarga murojaat qilishingiz mumkin:
Current>5A va uzun tutashuv
Kengashda qattiq isitiladigan quvvat qurilmalari mavjud
Mahsulot uzoq vaqt davomida to'liq yuk bilan ishlashi kerak
Atrof-muhit harorati yuqori va issiqlik tarqalishi uchun talablar mavjud
Umumiy ilovalar:
Sanoat elektr ta'minoti, fotovoltaik invertor, energiya saqlash tizimi
Yangi energiya avtomobili OBC, BMS, yuqori{0}}kuchlanish taqsimoti
Yuqori quvvatli vosita haydovchisi, zaryadlash stantsiyasi, temir yo'l tranzit quvvat manbai
Maxsus harbiy va aerokosmik texnika
4. Mis qalinligining ishlashga ta'siri
Qalin mis nafaqat oqim o'tkazuvchanligini oshirishi, balki harorat ko'tarilishini kamaytirishi va xizmat muddatini uzaytirishi mumkin. Oddiy misol uchun:
Xuddi shu 10A oqimi ostida, 3 oz mis qalinligidagi harorat ko'tarilishi 1 oz mis qalinligi bilan solishtirganda 20 darajadan ko'proqqa kamayishi mumkin, bu elektron komponentlarning ishlash muddati uchun sezilarli darajada foydalidir.
Samaradorlikni taqqoslash jadvali:
| mis qalinligi |
Yaxshilangan oqim o'tkazish qobiliyati |
Harorat ko'tarilishini yaxshilash | umrni uzaytirish |
|
1 oz → 3 oz |
+50~70% |
-15-30 daraja |
+20~40% |
|
3 oz → 6 oz |
+40~50% |
-10-20 daraja |
+15~30% |
Mis qalinligi uchun juda ko'p variant mavjud bo'lsa nima bo'ladi? (mijozlardan qochish bo'yicha qo'llanma)
Qalin mis ko'p afzalliklarga ega bo'lsa-da, u qanchalik qalinroq bo'lsa, shuncha yaxshi bo'lishi shart emas. Mumkin bo'lgan muammolarga quyidagilar kiradi:
1. Xarajatlarning oshishi: mis folga sarf materiallari, elektrokaplama vaqti va qayta ishlash xarajatlari oshdi.
2. O'tkazgich cheklovlari: mis qanchalik qalinroq bo'lsa, minimal chiziq kengligi / oralig'ida ko'proq cheklovlar mavjud.
3. Grafik aniqligi pasaygan: chizish qiyinligi yuqori, qirralari esa tartibsizlikka moyil.
4. Yetkazib berish muddatini oshirish: Qalin mis laminatsiya va ishlov berish muddati uzoqroq, odatda an'anaviy bosilgan elektron platalarga qaraganda 1-3 kun ko'proq.
