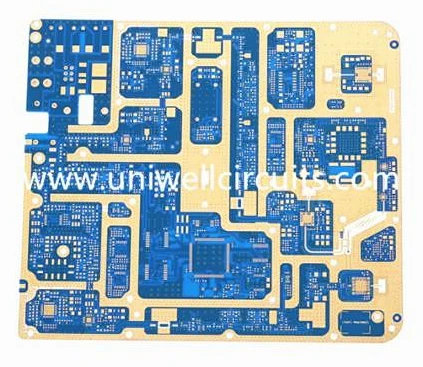

uchun yarim qattiq choyshab tanlashRogers yuqori chastotali taxtasigibrid plitalar mos keladigan dielektrik xususiyatlar, CTE muvofiqligi va ishlov berish texnologiyasiga asoslangan bo'lishi kerak. Rogers tomonidan ishlab chiqarilgan asl zavodga xos yarim quritilgan choyshablarni tanlashga ustuvor ahamiyat berish kerak va parametrlarni stsenariy asosida moslashtirish kerak.
Asosiy ixtisoslashgan yarim qattiq plyonkalarni tanlash
RO4450F: 10 gigagertsli chastotada Dk=3.52 ± 0,05, bu RF gibrid kuchlanishi uchun afzal qilingan tanlovdir. RO4350B va RO4003C kabi RO4000 seriyali yadro plitalari bilan mos keladi va qalin mis va zich chiziqlarni to'ldirish muammosini hal qila oladigan mukammal oqim yopishtiruvchi ishlashga ega. U fr4 an'anaviy siqish harorati bilan mos keladi va 5G tayanch stantsiyalari, radar va quvvat kuchaytirgich stsenariylarida keng qo'llaniladi.
RO4460G2: Dk=6.15 ± 0,15 10 GGts chastotada, yuqori Dk Rogers yadro platasi bilan toʻgʻri mos keladi, Z{5}}oʻqining kengayish koeffitsienti juda past, teshikdan oʻtishning ishonchliligi-kuchli, Tg 280 darajadan oshadi, bir nechta laminatlar termal degradatsiyaga uchramaydi.HDIva yuqori ko'p qatlamli gibrid taxtalar.
SpeedWave ™ 300P: Dk{1}} 10 gigagertsli chastotada, yo‘qotish koeffitsienti 0,0019-0,0022, ultra-past yo‘qotish xarakteristikalari yuqori{6}}chastota va yuqori{9}}tezlik stsenariylariga mos keladi, masalan, 77 GGts to‘lqin diapazoni va to‘liq millimetrli to‘lqinli avtomobil to‘lqini 5G bilan mos keladi. yuqori chastotali platalar va FR-4, bir nechta doimiy bosishni qo'llab-quvvatlaydi va mukammal CAF qarshiligiga ega.
92ML: High thermal conductivity epoxy semi cured sheet, with a Z-direction thermal conductivity of 2.0 W/m-K, Tg>160 daraja va Z-oʻqi CTE 22 ppm/daraja C. U avtomobil elektronikasi va quvvatni boshqarish kabi yuqori issiqlik tarqalishi talablari boʻlgan aralash bosim stsenariylari uchun moʻljallangan va PTFE asosidagi yarim qotib qolgan plitalarga qaraganda ancha past narxga ega.
Asosiy tanlovning moslashuv printsipi
Dielektrik parametrlarni moslashtirish: Yarim qotib qolgan varaqning Dk va qoʻshni yuqori{0}}chastotali yadro platasi Dk oʻrtasidagi ogʻish impedans mutatsiyasiga va signal yaxlitligiga zarar yetkazmaslik uchun ± 0,2 dan kam yoki unga teng boʻlishi kerak. Masalan, RO4350B (Dk=3.48) ga oddiy FR-4 yarim qotib qolgan choyshab oʻrniga RO4450F ustuvor boʻlishi kerak.
CTE va moslik mosligi: Heterojen materiallarda CTE nomuvofiqligi bilan bog'liq muammolarni bartaraf etish va delaminatsiya va egrilik xavfini kamaytirish uchun Rogers yadrosi qatroni tizimi bilan bir xil bo'lgan yarim qotib qolgan choyshablardan foydalanishga ustuvor ahamiyat bering; Agar Rogers va FR-4 to'g'ridan-to'g'ri aralashtirilgan va siqilgan bo'lsa, oraliq qatlam sifatida SpeedWave 300P kabi o'tish davri yarim qotib qolgan choyshablardan foydalanish kerak, bu qatlamlararo kuchlanishni 60% dan ko'proq kamaytiradi.
Jarayon parametrlarini moslashtirish: Yopishtiruvchini etarli darajada to'ldirishni ta'minlash uchun qalin mis (2 oz dan katta yoki unga teng) va zich chiziqli stsenariylar uchun yuqori qatron miqdori (RC 72% dan katta yoki teng) spetsifikatsiyalarini tanlang; Keyingi laminatsiya paytida qatronlar yumshatilishiga va qatlamlanishiga yo'l qo'ymaslik uchun yuqori ko'p qatlamli taxtalarni bir nechta laminatsiyalash stsenariylari uchun yuqori Tg yarim qotib qolgan varaqlarni tanlang.
Tuzoqlarni tanlash va oldini olish uchun asosiy fikrlar
Rojersning ixtisoslashtirilgan yarim qotib qolgan plyonkasini oddiy FR-4 yarim qotib qolgan plyonka bilan bevosita almashtirish taqiqlanadi. Ikkalasining qatronlar tizimi zaif termoyadroviyga ega va interfeysning delaminatsiyasi yuqori harorat va yuqori namlik muhitida paydo bo'lishiga moyil bo'lib, signal yo'qotilishining sezilarli darajada oshishiga olib keladi.
Yarim qotib qolgan plyonkalarni saqlash haroratni nazorat qilishni talab qiladi<23 ℃ and humidity<55%. The unused parts after unpacking must be resealed to avoid moisture absorption, which may cause bubbles and delamination after compression. The shelf life of the RO4400 series is 6 months, and the shelf life of the SpeedWave 300P is 3 months.
