Ko'p qatlamli Flex qattiq devor paneli
1.Dastur ta'riflaydi
Xususiyat:

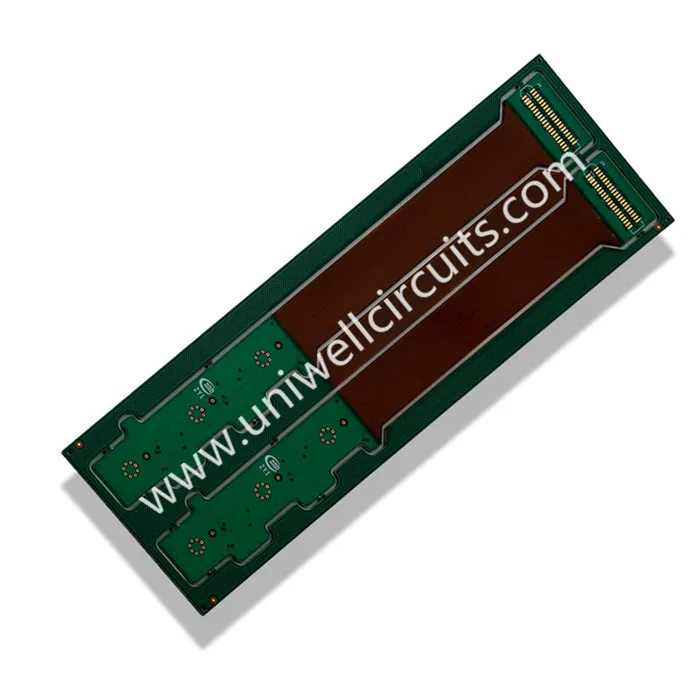

10layer qattiq-flex taxtasi
Chiziq kengligi / bo'sh joy: 4 / 6mil
Turli impedans nazorat qilish
Rigid-flex PCBs eng yaxshi moslashuvchan va qattiq taxtga texnologiyasini birlashtiradigan lövelerdir
Dizaynlar sezilarli darajada farq qiladi va ko'p hollarda ishlatiladigan holatlarni doimiy ravishda moslashuvchan holatda qo'llab-quvvatlash uchun keng ko'lamdagi materiallar bilan birlashtirilishi mumkin - ko'pincha ishlab chiqarish jarayonida hosil bo'lgan egiluvchan egri yoki oxirgi o'rnatish vaqtida bajarilishi mumkin.
Uniell-da, biz bozorda eng yaxshi moslashuvchan bosma platalarga ega bo'lgan ba'zi bir narsalarni yetkazib berish g'ururiga egamiz. Biz sizning rivojlanishingiz uchun, muhandislik va prototiplardan katta hajmli buyurtmalarga qadar nima qilishimiz mumkinligini aniq ko'rsatishni istaymiz.
O'zingizni vaqtdan tejash va Uniwell kompaniyangiz bilan yaqinlashib kelayotgan loyihangizni muhokama qilish uchun bugungi kunda byudjetingizni himoya qilish.
2. Bizning yetkazib beruvchi
Qattiq moslashtirilgan bosimli elektron kartochka yoki har qanday bosilgan elektron kartaga to'g'ri materiallar o'ta muhim ahamiyatga ega. Oddiy bo'lmagan materiallarga ega bo'lgan PCBlar muhim paytlarda muvaffaqiyatsiz bo'lishi mumkin, yiqilib, olovni tutishadi, xavfli uchqunlarga sabab bo'lishi mumkin yoki sizning operatsiyangizdan boshqa yo'llar bilan buzilmaydi. Uniwell signallarni uzatish, issiqlik o'tkazuvchanligi va xavfsizligiga nisbatan eng yaxshi natijalarni qo'lga kiritishga erishish uchun har bir qattiq-moslashtirilgan PCB uchun eng yaxshi materiallardan foydalanadi.
3. Ilova
Moslashuvchan elektron platalarga ega bo'lgan juda ko'p afzalliklarga ega, ular doimiy miniatüratsiya qilinadigan shaxsiy kompyuterlar, kameralar va mobil terminallar kabi raqamli uskunalar uchun keng qo'llaniladi.
4.FAQ
Savol: Mikrovo teshigi nima?
IPC-T-50M doirasida yangi tavsifga asosan mikrova - 1: 1 maksimal eng boshliqlari nisbati bo'lgan quruq struktura bo'lib, maqsad jamg'armasining strukturasidagi zichlikdan 0,25 mm dan oshmagan jami chuqurlik bilan yakunlanadi. maqsadli er.
Savol: Ko'rinmas teshikdan nimani anglatadi?
Tashqi qatlamdan ichki qatlamga ishlaydigan teshik, lekin butun bu tenglamadan emas. Ushbu teshiklarni mexanik ravishda yoki lazerli texnologiyadan foydalanishi mumkin. 1-banddagi tasvir laserni burg'ilash yo'li bilan ochilganini ko'rsatadi.
Savol: teshilgan teshik orqali nimani anglatadi?
Bu bir yoki bir necha ichki qatlamlar orasida ishlaydigan teshikdir. Odatda mexanik ravishda burg'ulashadi.
Savol: Inson taraqqiyoti indeksining turli xil turlari mavjudmi?
Quyidagi grafik IPC-2226-da yozilganidek, asosiy tuzilmalar - I, toifa II va III tipdagi konstruktsiyalarni ko'rsatadi.
I toifa. Bir yadroli qatlamni yadroning bir yoki ikkala tomonida belgilaydi. Yopishqoq, ammo ko'milgan viyoslarni ishlatish uchun ikkala qoplama mikrovinani va PTH ni ishlatadi.
II toifa. Bir yadroli qatlamni yadroning bir yoki ikkala tomonida belgilaydi. Ikkala qoplama mikrovinani va PTH ni o'zaro bog'lanish uchun ishlatadi. Ko'zni ko'mib, ko'mib tashlaydi.
III toifa. Yadroning bir yoki ikkala tomonida kamida ikkita mikrovin qatlamini belgilaydi. Ikkala qoplama mikrovinani va PTH ni o'zaro bog'lanish uchun ishlatadi. Ko'zni ko'mib, ko'mib tashlaydi.
Inson taraqqiyoti indeksi ishlab chiqarish darajasini belgilash uchun qurilish terminologiyasi:
· 1 + n + 1 = bir mikrovinli qatlami (yuqoridagi I va II tipdagi namunalarga binoan)
· 2 + n + 2 = 2 mikrovinli qatlamlari (yuqoridagi III turdagi namuna bo'yicha)
· 3 + n + 3 = 3 mikrovay qatlami
