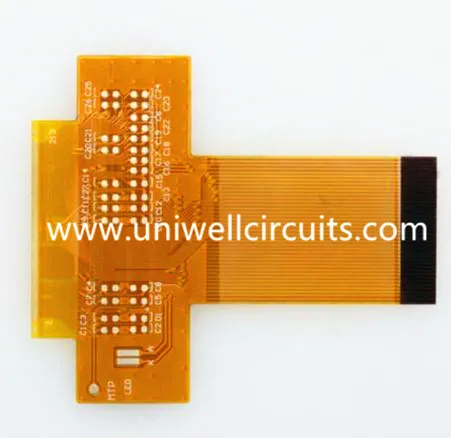

Tez moslashuvchan elektron plata
1.Dastur ta'riflaydi
Shartnoma
qatlamlar: 2
Qalinligi: 0,12 mm
Materiallar: 1/3oz noel elektroliz
Mis qalinligi: 1 / / 2 oz
Yuzaki ishlov berish: oltinga cho'kish
Minimal chiziq kengligi / qator oralig'i: 0.096mm / 0.1mm
PI mustahkamlovchi qalinligi: 0,1 mm
Boshqalar: po'lat plitani PIni mustahkamlash uchun yopishtirilishi kerak
Uniwell bir tomonlama bosma elektron kartochkalardan ko'p qatlamli qattiq mos moslashuvchan PCB-larga ishlab chiqaradi. Biz ishlab chiqargan har bir PCB optimal ishlashni ta'minlash uchun jiddiy sinov jarayonidan o'tadi. Bizning dunyo bo'ylab sifatli ishlab chiqarish usuli har qanday ish uchun zarur bo'lgan aniq, moslashuvchan, moslashuvchan va qattiq bosma platalarga ega.
2. Bizning afzalliklarimiz
Tezkor yetkazib berish qobiliyati: bir va ikki qavatli qatlam, 3days ichida eng tezkor, ikki qatlamli moslashuvchan va qattiq, eng tezkor 4days
Prototiplar, kichik hajmli qobiliyat: oyiga 100 turdagi
Ilg'or texnik imkoniyatlar va uskunalar: Ko'p qatlamli moslashuvchan va qattiq (20L-10F), HDI moslashuvchan va qattiq (1 + N + 1)
3. Prototip uchun tezkor va tez aylantirish
Tezkor xizmatni taqdim etish qobiliyatiga egamiz: bitta va ikki qavatli qatlam, tezda 3gün; ikki qavatli qatlamli va qattiq, eng tezkor 4days.
Mahsulotlar | Flex & Rigid kengashi | Flex karta | |||
Oddiy tuzilma | Ko'p qatlamli tuzilish | Maxsus tuzilish | Inson taraqqiyoti indeksi tuzilishi | Oddiy tuzilma | |
Ish vaqti (kunlar) | 6 | 8 | 10 | 12 | 3-6 |
FPC va Rigid PCB bilan bizning imkoniyatimiz
Uniwell egiluvchan, qo'pol moslashuvchan va qattiq bosilgan elektron kartochkalar ishlab chiqarish sohalarida keng ko'lamli tajribaga ega. Bizning tezkor ishlab chiqarish vaqtidan boshlab, bizning noyob sifat tizimimizga yuqori sifatli materiallarimizni keng tanlaymiz, Uniwell bosma plyonka ishlab chiqaruvchisi, biznesning eng katta nomlari murakkab PCB loyihalari uchun qaytib keladi.
Bizning moslashuvchan, qattiq-moslashuvchan va qattiq bosilgan elektron platalar qobiliyatiga quyidagilar kiradi:
FPC qobiliyati
Qatlamlar: 20 (12ayerni o'z ichiga oladi)
Innerlayer ichidagi chiziq kengligi / joy (mil): 3/3, 3.5 / 3.5
Eng muhimi: 20: 1 (PTH); 1: 1 (o'lik)
Min. burg'ulashning teshik diametri (mil): 6 (mexanik); 4 (lazer)
Burg'ilashdan konditsionergacha (milya) masofa: 6
Empedans nazorati uchun bardoshlik (+/-): 10%
Ruxsat etilgan tenglikni qobiliyati
Materiallar | FR4, CEM-3, metall yadrosi, |
Halogen Free, Rogers, PTFE | |
Maks. Bezak hajmini tugatish | 1500X610 mm |
Min. Kengash qalinligi | 0,20 mm |
Maks. Kengash qalinligi | 8,0 mm |
Ko'milgan / ko'r-ko'rona (non-cross) | 0,1 mm |
Aspect ration | 16:01 |
Min. Burg'ulash o'lchami (mexanik) | 0,20 mm |
Tolerans PTH / bosish moslama teshigi / NPTH | +/- 0,0762 mm / +/- 0,05 mm / +/- 0,05 mm |
Maks. Qatlamlar soni | 40 |
Maks. mis (ichki / tashqi) | 6OZ / 10 OZ |
Drill bardoshlik | +/- 2mil |
Qatlamni ro'yxatga olish qatlami | +/- 3mil |
Min. chiziq kengligi / bo'sh joy | 2.5 / 2.5mil |
BGA maydonchasi | 8mil |
Yuzaki ishlov berish | HASL, bepul HASL, |
ENIG, Immersion Silver / Tin, OSP |
5.Kalitim tizimi
Biz tegishli barcha sanoat sertifikatlari, ro'yxatdan o'tishlari va harbiy texnikaviy xususiyatlarini ushlab turamiz, shuning uchun biz ishlab chiqargan har bir bosma plataning eng qat'iy moslik ko'rsatmalariga mos kelishiga yoki ulardan oshib ketishiga ishonch hosil qilishingiz mumkin. 10 yil oldin biz PCB ishlab chiqarishni boshlaganimizdan buyon yuqori sifatli PCB ishlab chiqarish qobiliyatlari va yuqori ishlashi standartni o'rnatdik.
