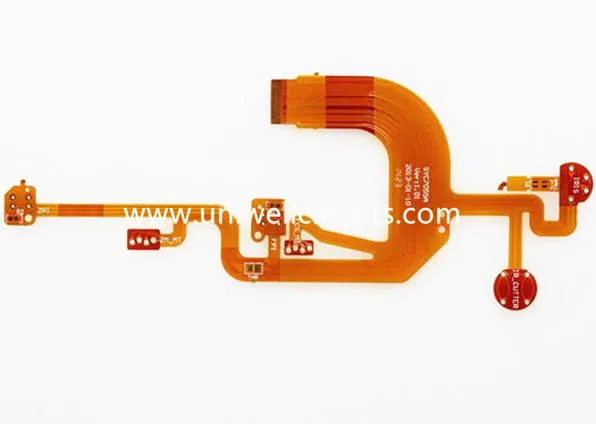

OSP Brauzer Flex PCB
1.Dastur ta'riflaydi
Shartnoma
qatlam: 1
Qalinligi: 0,13 mm
Materiallar: 1OZ yopishtiruvchi rol o'ynaydi
Mis qalinligi: 1 oz
Yuzaki ishlov berish: oltin qoplama
Minimal chiziq kengligi / qator oralig'i: 0.1mm / 0.095mm
FR4 mustahkamlovchi qalinligi: 0,5 mm
Brauzer, optik-elektron texnologiyasini va raqamli ishlovlardan foydalanib, grafikani yoki tasvir ma'lumotlarini raqamli signallarga ko'rish jarayonida o'zgartiradi. Buning sababi yuqori sifatli FPC. Uniwell skanerlari ko'plab fayllarni, ofislarni, shifoxonalarni, o'qitishni va boshqalarni qamrab oladi. FPC mahsulotlari yuqori sifat, uzoq umr bo'lgani uchun. Kompaniyamiz yaxshi nufuzga ega.
2.FPC texnologiyasi varaqasi:
Qatlamlar: 20 (12ayerni o'z ichiga oladi)
Innerlayer ichidagi chiziq kengligi / joy (mil): 3/3, 3.5 / 3.5
Eng muhimi: 20: 1 (PTH); 1: 1 (o'lik)
Min. burg'ulashning teshik diametri (mil): 6 (mexanik); 4 (lazer)
Burg'ilashdan konditsionergacha (milya) masofa: 6
Empedans nazorati uchun bardoshlik (+/-): 10%
3. FPC ilovasi
FPC asosan uyali telefon, kompyuter, noutbuk, printer, brauzer, faks mashinasi, fotosuratchi, DVD, raqamli kamera, notebook, planshet kompyuter kabi elektron mahsulotlarda uchraydi. Ishlab chiqarish yillarida Uniwell kompaniyasi FPC yetkazib beruvchilar orasida katta muvaffaqiyat qozondi.
4.Tashqi ma'lumot - tenglikni komponentlarini ajratish texnikasi
Plyon komponentlarini PCBga ajratish texnikasi
Choplangan elektron kartochkada betakror komponentlar (ingichka ichakchasidagi) quruq yoki qisqa o'q olmaydigan yangi mikroelementlardir. Ular to'g'ridan-to'g'ri bosilgan elektron kartochka o'rnatilgan va sirtni o'rnatish texnologiyasi uchun maxsus qurilmalardir. Toz komponentlari kichik, engil, yuqori o'rnatish zichligi, yuqori ishonchliligi, kuchli tebranish qarshiligi, yaxshi yuqori chastotali xarakteristikasi, kuchli anti- interferentsiya va boshqalar. Bugungi kunda u kompyuter uskunalari, uyali aloqa uskunalari, video-kompleks mashinalar, rangli televidenie yuqori chastotali VCD va boshqa mahsulotlar, tez rivojlanishlarda keng qo'llanilgan.
Keng tarqalgan ishlatiladigan qopqoq elementlari quyidagilardir:
(1) axlatga qarshilik
(2) chip kondansatörü
(3) Plitalar induktori
(4) chip diode
(5) Flake triod
(6) Kichik chipli inshootlar va boshqalar.
Ushbu loyqa tarkibiy qismlar juda kichik, issiqlik va tegish qo'rquvi va ayrim qurtlarni oyoqlari sindirish uchun juda ko'pdir va bu parvarishlashda katta qiyinchiliklarga olib keladi. Shu sababli, ilmiy sökme usuli juda muhim ahamiyatga ega.
1.Sutni yutish mis tarmoq usuli
Qalin qopqoqli mis qoplami mis telli tarmoqli simtidan yasalgan bo'lib, simli metallni himoya qilish kabeli yoki ko'p tarmoqli yumshoq tel almashtirish sifatida ishlatilishi mumkin. lehim bilan ishlaydigan temir va tel bilan tortiladi va har bir oyoqdagi lehim tel orqali so'riladi. Lehimga biriktirilgan paychadan chiqarib oling va uni bir necha marta takrorlang, asta-sekin pimdagi lehimning miqdorini pimdan ajratilgunga qadar kamaytiring. bosilgan karta.
2.Toplangan eritish usuli
Multipod element antistatik lehimleme temir bilan isitiladi, lehim tish cho'tkasi yoki yog 'cho'tkasi, bo'yoq cho'tkasi va shunga o'xshashlar bilan tozalanishi mumkin va buzilishiga tezda olib tashlanishi mumkin. Komponentlarni olib tashlangandan so'ng, qisqa tutashuvni oldini olish uchun PCB vaqt bilan tozalanishi kerak qoldiq kalaydan kelib chiqadigan boshqa qismlar.
Torting usuli
Ushbu usul chipli in'ektsion sxemalarni sökmek uchun javob beradi. Qalinligi va ma'lum bir kuchga ega bo'lgan bir lak telli, integratsiya davri pimin ichki bo'shlig'ini ichkariga olib, emaye telning bir uchi muvofiq holatidadir, boshqa uchi qo'l bilan ushlanib qoladi va lehim eritib yuborilganda, emaye simni "kesib" lehim qo'shimchasini, integrallashgan elektron pimini va bosilgan kartonni ajratib oling.
Kalay - emiş qurilma uchun ajratish usuli
Qalin changni yutish uchun anjomlar odatiy qalin amortizatorlarga va qalin lehimlantiruvchi temirga ega. Ikkala turdagi oddiy kalay shimgichni ishlatganda, qalin absorberning piston rodkasi bosiladi. Sökülmüş parchaning lehimleme qo'shma qismi elektr lehimleme temir bilan eritildiğinde, qalin soğurucunun emiş og'zimi erish nuqtasiga bastırılır va qalay soğurucunun bo'shatish tugmasi bosiladi va kalay eritmasi emilirken piston qalinni changni yutish uchun pichog'i oldinga siljiydi. Bir necha marta qayta ishlangan, PCB dan ajralib turishi mumkin. Lehim quyqa temir odatdagi qalinni changni yutish va elektr lehimleme temirini birlashtiradigan maxsus kalayni yutuvchi vositadir va uni ishlatish oddiy kalayni yutish vositasi. Lokal isitish vaqtida antistatikka, lehimlantiruvchi temirning kuchi va temir boshining kattaligi mos bo'lishi kerak.
