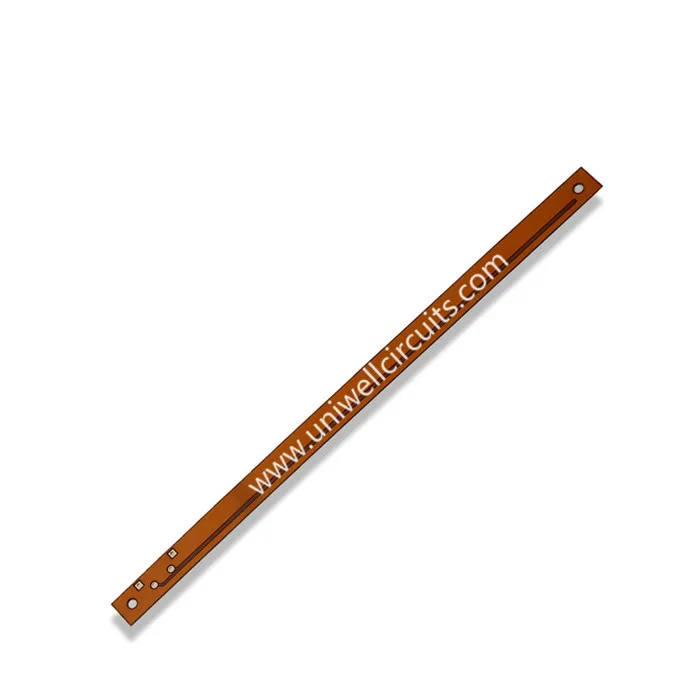

Mobil moslashuvchan elektron karta
1.Dastur ta'riflaydi
Shartnoma
Qatlam: 2
Asosiy materiallar: polimid
Mis qalinligi: 1oz
Kengash qalinligi: 0,25 mm
Lehimlash murakkab rangi: sariq qopqoqli film
Silkscreen rangi: oq
Yuzaki ishlov berish
100% E-test: 100% E-test
Standart: IPC-Class2 / Sinf 3
Ilova: Mobil telefon
Uniex Circuits Co, Ltd, Shenzhen, Xitoyda 2007 yil aprel oyida tashkil etilgan. 2007 yilda tashkil etilgan yangi kompaniya. Dastlab biz faqat "Chop etish davri" ni ishlab chiqarishga e'tibor qaratdik. Biroq, biz bugungi kunda dunyo bo'ylab tez sur'atlar bilan o'sib borayotgan uchta asosiy yo'nalishdagi bosma platalar, tenglikni o'rnatish va komponentlarni xarid qilish bo'yicha hal qiluvchi echimlarga aylanyapmiz. Biz mustahkam sheriklikni yo'lga qo'yamiz va mijozimizning muvaffaqiyatini ta'minlash uchun moslashuvchan yechimlarni taklif qilamiz.
Tajribali PCB va PCBA ishlab chiqaruvchisi sifatida biz protetib, kichik hajmli, o'rta hajmli va yuqori hajmli loyihalarni taqdim etamiz. Zamonaviy texnik zahiraga ega bo'lgan to'liq xizmatni kafolatlay olamiz, bu esa iqtisodiy ustunlik va rejalashtirilgan etkazib berishni ta'minlaydi.
2. Bizning xizmatimiz
Tenglikni dizayni
Teskari muhandislik-PCB nusxasi, PCB klon, IC kodi
Tez prototyping
Komponentlarni sotib olish va sotib olish
FPC ning qolipni tayyorlash va plastmassa qilish
Tenglikni, PCBA SMD, SMT assotsiatsiyasi
Ta'minot zanjiri xizmati
3.Qo'shimcha sifat nazorati
Bizning ishlab chiqarish va sifatni nazorat qilish jarayoni ISO 9001: 2000 sertifikatiga ega va IPC-A600 (PCB) va IPC-A610 (PCB Assembly) standartlariga javob beradi. Bizning tenglikni / PCBA UL sertifikati va RoHS mos keladi.
4.Karbiy tenglikni ishlab chiqarish qobiliyati
Materiallar | FR4, CEM-3, metall yadrosi, |
Halogen Free, Rogers, PTFE | |
Maks. Bezak hajmini tugatish | 1500X610 mm |
Min. Kengash qalinligi | 0,20 mm |
Maks. Kengash qalinligi | 8,0 mm |
Ko'milgan / ko'r-ko'rona (non-cross) | 0,1 mm |
Aspect ration | 16:01 |
Min. Burg'ulash o'lchami (mexanik) | 0,20 mm |
Tolerans PTH / bosish moslama teshigi / NPTH | +/- 0,0762 mm / +/- 0,05 mm / +/- 0,05 mm |
Maks. Qatlamlar soni | 40 |
Maks. mis (ichki / tashqi) | 6OZ / 10 OZ |
Drill bardoshlik | +/- 2mil |
Qatlamni ro'yxatga olish qatlami | +/- 3mil |
Min. chiziq kengligi / bo'sh joy | 2.5 / 2.5mil |
BGA maydonchasi | 8mil |
Yuzaki ishlov berish | HASL, bepul HASL, |
ENIG, Immersion Silver / Tin, OSP |
5.FPC ishlab chiqarish qobiliyati
Qatlamlar: 20 (12ayerni o'z ichiga oladi)
Innerlayer ichidagi chiziq kengligi / joy (mil): 3/3, 3.5 / 3.5
Eng muhimi: 20: 1 (PTH); 1: 1 (o'lik)
Min. burg'ulashning teshik diametri (mil): 6 (mexanik); 4 (lazer)
Burg'ilashdan konditsionergacha (milya) masofa: 6
Empedans nazorati uchun bardoshlik (+/-): 10%
