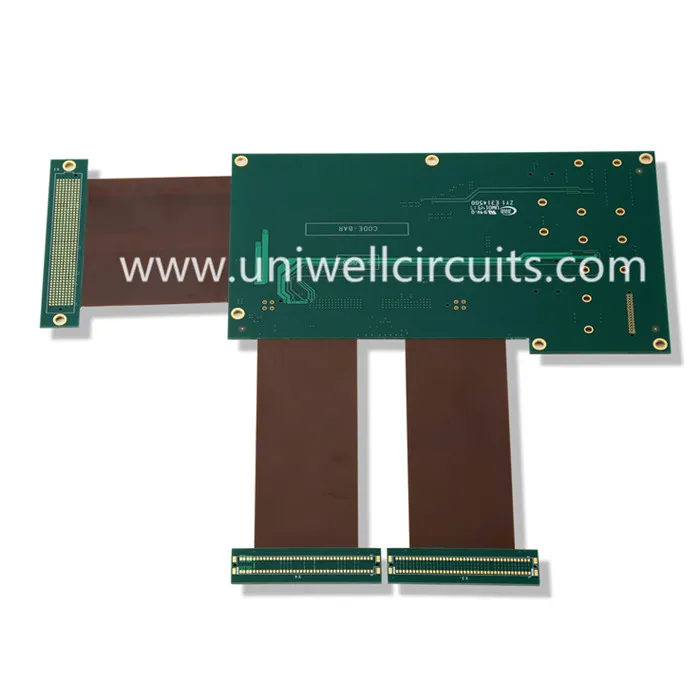

Tibbiy asboblar Flex qattiq devor paneli
1.Dastur ta'riflaydi
Asosiy parametrlar: Materiallar tarkibi: ikki tomonlama yopishqoq + past sariq sariq qopqoqli kino + (chiziqli mis + elim + yuqori chastotali dielektrik polimid tayanch materiallari + elim + liniyali mis) + past sariq sariq qopqoqli film.
Qarshilik: egilish va burilish uchun bepul.
Erkak: + / - 0,03 mm
Qalinligi: 0,15 mm
Qo'llab-quvvatlovchi: ijobiy va salbiy 0,15 mm po'lat plitka mustahkamlovchi.
Ishlab chiqarish jarayoni: lehim qoplama, plastinka qoplama, qoplama qatlami, kino qoplamali turdagi, qarshilik manbaini himoya qilish.
Er yuzasida ishlov berish: oltin (1 ~ 2 U).
Minimal chiziq kengligi / chiziq masofasi: 0.06mm / 0.09mm.
Ilova: Tibbiy davolash
Uniwell sxemasiga o'xshash qattiq fleksiyali PCB etkazib beruvchilari sizning qurilmangizni xavfsiz saqlashga mo'ljallangan tartib va mo''tadil ko'rsatmalar beradi. Dizayiniz uchun kerak bo'lgan qalinlik va boshqa talablarni tushunishga yordam berish uchun tezkor sharh berishni xohladik.
2. Moslashuvchan davrlarning spetsifikatsiyasi
Qatlamlar: 20 (12ayerni o'z ichiga oladi)
Innerlayer ichidagi chiziq kengligi / joy (mil): 3/3, 3.5 / 3.5
Eng muhimi: 20: 1 (PTH); 1: 1 (o'lik)
Min. burg'ulashning teshik diametri (mil): 6 (mexanik); 4 (lazer)
Burg'ilashdan konditsionergacha (milya) masofa: 6
Empedans nazorati uchun bardoshlik (+/-): 10%
3.Kalitim tizimi
ISO 9001: 2008 sertifikatlangan sifat tizimi
● ul E314500
● Ts16949: 2009 yil
4.Material
Sizning maxsus qattiq bosimli plyonkangiz maxsus dizayn va ishlab chiqarish bo'ladi. Shu bilan birga, nimani o'ylash kerakligini o'ylashni boshlash uchun, biz siz bilan loyihangiz uchun ishlatilishi mumkin bo'lgan materiallardan kichik tanlovni siz bilan bo'lishishni istadik. Ushbu moslashuvchanlik va qobiliyat bizga Xitoyning taqdim etadigan eng etakchi moslashuvchan PCB etkazib beruvchilardan biri hisoblanadi.
Qattiq moslashtirilgan bosimli elektron kartochka yoki har qanday bosilgan elektron kartaga to'g'ri materiallar o'ta muhim ahamiyatga ega. Oddiy bo'lmagan materiallarga ega bo'lgan PCBlar muhim paytlarda muvaffaqiyatsiz bo'lishi mumkin, yiqilib, olovni tutishadi, xavfli uchqunlarga sabab bo'lishi mumkin yoki sizning operatsiyangizdan boshqa yo'llar bilan buzilmaydi. Uniwell signallarni uzatish, issiqlik o'tkazuvchanligi va xavfsizligiga nisbatan eng yaxshi natijalarni qo'lga kiritishga erishish uchun har bir qattiq-moslashtirilgan PCB uchun eng yaxshi materiallardan foydalanadi.
Bosh materiallar
● standart FR-4 materiallari
● Qo'rg'oshin bilan mos FR-4 materiallari
● Yuqori tezlikli raqamli materiallar
● chastotasi va mikroto'lqinlarga mos mos material
● Oliy issiqlik o'tkazuvchanligi bo'lgan metall yadro (alyuminiy) materiallari
● Polimid
● Coverlays, covercoats va moslashuvchan lehim maskalari
● DuPont, Panasonic va ShengYi maxsus, markali material
5. Mahsulotni qo'llash
Uniwell konturlarining mahsulotlari aloqa, tarmoq, raqamli mahsulotlar, sanoat nazorati, tibbiy yordam, aeronavtika va astronotika, mudofaa va harbiy sohalarda keng qo'llaniladi.
