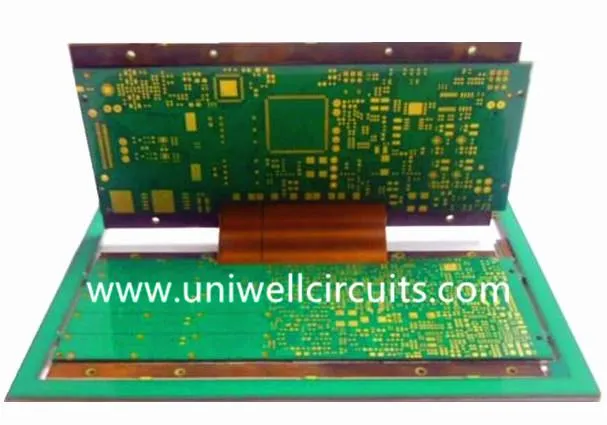

HDI Flex va Rigid elektron kartasi
1.Dastur ta'riflaydi
Shartnoma
qatlam: 18layer (8 moslashuvchan qatlam)
Stolning qalinligi: 3,3 mm
Min.hol: 0,2 mm
o'lchami: 190 * 177 mm
HDI mis asosida
"Uniwell" firmali fleks texnologiyani ishlab chiqarish bo'yicha 10 yillik tajribaga ega. Olingan tajriba, ayniqsa, juda murakkab echimlar kerak bo'lganda mukammallikka erishish uchun kuchli obro'ga ega. Qattiq moslashuvchan devredeki tajribamiz sizga maxsus va yuqori sifatli echimlarni taklif qiladi.
2. Fleksel elektron kartalar uchun umumiy imkoniyatlar:
Qatlamlar: 20 (12ayerni o'z ichiga oladi)
Innerlayer ichidagi chiziq kengligi / joy (mil): 3/3, 3.5 / 3.5
Eng muhimi: 20: 1 (PTH); 1: 1 (o'lik)
Min. burg'ulashning teshik diametri (mil): 6 (mexanik); 4 (lazer)
Burg'ilashdan konditsionergacha (milya) masofa: 6
Empedans nazorati uchun bardoshlik (+/-): 10%
3.Texnologiyani rivojlantirish
Etakchi mijozlar tomonidan boshqariladigan Uniwell doimiy ravishda PCB ishlab chiqarish metodologiyasidagi o'zgarishlar oldida turgan va biz bir necha marotaba muhim texnologik bosqichlarni belgilab olganmiz.
R: Prototip Oedema: Kichik hajm M: Mass ishlab chiqarish
ITEM | 2015 yil | 2016 | 2017 | 2018 | 2019 | ||
Qatlamlar | 32ayer | R. | R. | SV | SV | SV | |
36ayer | R. | R. | R. | R. | |||
42taer | R. | R. | R. | ||||
Min. Chiziq kengligi / bo'sh joy | Ichki qatlam | 3 / 3mil | M | ||||
2.5 / 2.5mil | R. | SV | SV | M | |||
2 / 2mil | R. | R. | R. | ||||
Tashqi qatlam | 3 / 3mil | SV | SV | M | |||
2.5 / 2.5mil | R. | SV | M | ||||
2 / 2mil | R. | R. | R. | ||||
Min. mexanik burg'ulash teshigining o'lchami | 8mil | M | |||||
6mil | R. | R. | SV | SV | SV | ||
Aspekt nisbati | 13: 1 | SV | SV | M | |||
15: 1 | R. | SV | SV | SV | |||
16: 1 | R. | SV | SV | ||||
18: 1 | R. | R. | |||||
Mis qalinligi | 6 OZ | R. | SV | M | |||
8 OZ | R. | R. | SV | M | |||
10 OZ | R. | SV | M | ||||
12OZ | R. | SV | SV | ||||
tugagan assimetrik mis folga 1 / 6OZ | R. | SV | M | ||||
ITEM | 2015 yil | 2016 | 2017 | 2018 | 2019 | ||
Empedans nazorat qilish | ± 10% | M | |||||
± 8% | R. | R. | SV | SV | SV | ||
± 5% | R. | R. | SV | SV | |||
Tayyor qalinligi | Qalin | 6,5 mm | R. | SV | M | ||
7.5 mm | R. | R. | SV | SV | SV | ||
10mm | R. | R. | R. | R. | R. | ||
Yupqa | 0.15mm | SV | SV | SV | SV | SV | |
0,1 mm | R. | R. | SV | SV | |||
Maks. tugagan hajmdagi o'lcham | Uzunligi | 1200mm | R. | R. | SV | SV | SV |
Kengligi | 650mm | R. | R. | R. | SV | SV | |
Min. Ichki qavatni tozalash | 4ayerlar | 0,075mm | s | R. | s | s | |
8ayerlar | 0,1 mm | s | R. | s | s | ||
12ayerlar | 0.125mm | s | R. | s | s | ||
ITEM | 2015 yil | 2016 | 2017 | 2018 | 2019 | |
Maxsus texnika | Ko'milgan kondansatör / qarshilik | R. | R. | SV | SV | |
Ruxsat etilgan moslashuvchan taxta | R. | SV | SV | SV | ||
Qarshi teshik + Ko'zlar VIA S (Inson taraqqiyoti indeksi) | R. | R. | SV | SV | SV | |
2 qatlamli va ko'p qatlamli alyuminiy asoslangan PCB | R. | SV | SV | M | ||
Metall yadro va PTFE materiallari PCBni birlashtirdi | R. | R. | SV | SV | SV | |
Gibrid press (seramika yadro + FR4 + Cu yadrosi) | R. | SV | SV | SV | ||
Ko'p qavatli PTFE | R. | R. | R. | |||
Qisman gibrid press (FR4 + seramika) | R. | R. | SV | SV | SV | |
Qisman bulguriy soluvchi PAD texnologiyasi | R. | R. | SV | SV | SV | |
Tanlangan sirtni tugatish | R. | SV | SV | SV | SV | |
Yarim teshik / yarim yul texnologiyasi | M | |||||
Mexanik ko'r bilan kesish (teshik diametri kamida 0.15 mm) | R. | R. | R. | R. | ||
Orqaga burg'ulash texnikasi | R. | SV | SV | SV | SV | |
PAD orqali | M | |||||
V-CUT PTH orqali o'tadi | R. | SV | M | |||
Anormal uyasi / teshik texnikasi (taymer, yarim teshik, vintli teshik, nazorat chuqurlik teshigi, qarama-qarshi chiziq, | SV | M | ||||
Ko'p bosimli (4 martadan katta bo'lmagan) | SV | SV | SV | SV | SV | |
4. FPC ilovasi
Uniell konturlari mahsulotlari aloqa, tarmoq, raqamli mahsulotlar, sanoat nazorati, tibbiy yordam, aeronavtika va kosmonavtika, mudofaa va harbiy sohalarda keng qo'llaniladi.
Protetib uchun tezkor va tez aylantirish
Uniwell tezkor xizmatni taqdim etish qobiliyatiga ega, yagona va ikki qavatli qatlam, 3days ichida eng tezkor, ikki qatlamli moslashuvchan va qattiq, eng tez 4days.
Mahsulotlar | Flex & Rigid kengashi | Flex karta | |||
Oddiy tuzilma | Ko'p qatlamli tuzilish | Maxsus tuzilish | Inson taraqqiyoti indeksi tuzilishi | Oddiy tuzilma | |
Ish vaqti (kunlar) | 6 | 8 | 10 | 12 | 3-6 |
