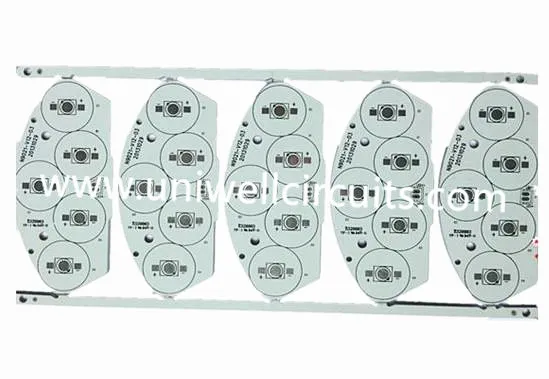

Ko'p qatlamli alyuminiyli bosilgan elektron plata
1.Dastur ta'riflaydi
| Ko'p qatlamli alyuminiyli bosilgan elektron plata | Qatlam: 4Layer |
Material: FR4 | Mini teshik: 0,2 mm |
Qalinligi: 1.6 mm | Mini kenglik / joy: 4mil / 4mil |
Mis qalinligi: 1oz | Sinov nuqtalari: 3500 |
Tugatish: oltinni batirish | Lehimdagi murakkab: LPI oq |
Funktsiyasi: LED pcb |
Alyuminiy taglik bosimli elektron plataning foydasi
● Issiqlik tarqalishi standart FR-4 konstruktsiyalaridan sezilarli darajada yuqori.
● Amaldagi dielektriklar an'anaviy epoksi-shisha sifatida termal o'tkazuvchi sifatida 5-10 marta va qalinligi
● Issiqlik klassi an'anaviy qattiq PCBga qaraganda ancha samarali.
● IPC temperatura diagrammalari tomonidan tavsiya etilganlarga qaraganda past mis og'irliklari ishlatilishi mumkin
Uniwell o'n yildan ziyod vaqtdan beri alyuminiy bosilgan o'chirgichlar ishlab chiqarishni yo'lga qo'ygan va ularning barchasi ISO9001, ISO14001, TS16949 va UL tomonidan tasdiqlangan.
2. Mahsulot detallari
Materiallar | FR4, CEM-3, metall yadrosi, |
Halogen Free, Rogers, PTFE | |
Maks. Bezak hajmini tugatish | 1500X610 mm |
Min. Kengash qalinligi | 0,20 mm |
Maks. Kengash qalinligi | 8,0 mm |
Ko'milgan / ko'r-ko'rona (non-cross) | 0,1 mm |
Aspect ration | 16:01 |
Min. Burg'ulash o'lchami (mexanik) | 0,20 mm |
Tolerans PTH / bosish moslama teshigi / NPTH | +/- 0,0762 mm / +/- 0,05 mm / +/- 0,05 mm |
Maks. Qatlamlar soni | 40 |
Maks. mis (ichki / tashqi) | 6OZ / 10 OZ |
Drill bardoshlik | +/- 2mil |
Qatlamni ro'yxatga olish qatlami | +/- 3mil |
Min. chiziq kengligi / bo'sh joy | 2.5 / 2.5mil |
BGA maydonchasi | 8mil |
Yuzaki ishlov berish | HASL, bepul HASL, |
ENIG, Immersion Silver / Tin, OSP |
3. Alyuminiy PCB-larning ilovalari
Garchi Power Converters va LED'lar ushbu mahsulotlarning eng katta foydalanuvchilari bo'lsa-da, Avto va RF kompaniyalari ham ushbu inshootlarning afzalliklaridan foydalanishga intilmoqda. Bitta qatlamli qurilish eng oddiy bo'lsa-da, boshqa konfiguratsiya imkoniyatlari Amitron-da mavjud, shu jumladan:
Moslashuvchan alyuminiy PCB
IMS materiallarida eng yangi o'zgarishlardan biri moslashuvchan dielektrdir. Ushbu materiallar mukammal elektr izolyatsiyasi, moslashuvchanligi va, albatta, issiqlik o'tkazuvchanligini ta'minlaydigan keramik plombali polimit qatronlar tizimiga ega. 5754 yoki shunga o'xshash moslashuvchan alyuminiy materiallarga qo'llanganda, mahsulot qimmatbaho moslamalar, kabellar va ulagichlarni bartaraf etadigan turli xil shakllar va burchakka erishish uchun shakllantirilishi mumkin. Garchi bu materiallar moslashuvchan bo'lsa-da, ular joyiga joylashtirilgan va joyida qolishi mo'ljallangan. Ular muntazam ravishda moslashishga mo'ljallangan dasturlar uchun mos emas.
Hibrid alyuminiy PCB
"Gibrid" IMS qurilishida issiqlik bo'lmagan materialning "Quyi yig'indisi" mustaqil ravishda qayta ishlanadi va keyin termal materiallar bilan alyuminiy bazasiga birikadi. Eng keng tarqalgan qurilma an'anaviy FR-4dan tayyorlangan 2-qatlamli yoki 4-qatlamli Quyi assemblerdir. Ushbu qatlamni alyuminiy bazasiga issiqlik dielektriklari bilan bog'lab qo'yish issiqlikni yo'qotish, qat'iylikni oshirish va qalqon vazifasini bajarishga yordam beradi. Boshqa imtiyozlar:
● Barcha termal o'tkazuvchan materiallarning qurilishidan ancha arzon
● standart FR-4 mahsulotidan ustun termik ish faoliyatini ta'minlaydi
● Avangardagi issiqlik sig'imlarini va tegishli o'rnatish bosqichlarini yo'qotishi mumkin
● PTFE sirt qatlami uning yo'qotish xususiyatlari uchun kerakli RF dasturlarda foydalanish mumkin.
● Alyuminiy ichidagi komponentli derazalarni derazalarga moslash uchun ishlatish. Bu ulagichlar va kabellar substrat orqali bog'lanish imkonini beradi, lehim filesi esa maxsus payetkalar yoki boshqa qimmatbaho adapterlarsiz muhrni yaratadi.
Ko'p qatlamli alyuminiy PCB
Yuqori quvvatli energiya ta'minoti bozorida keng tarqalgan, ko'p qatlamli IMS PCB'lari termal o'tkazuvchan dielektriklarning ko'p qatlamlaridan ishlab chiqariladi. Bu konstruktsiyalar dielektrikda ko'milgan bir yoki bir nechta sxemaga ega bo'lib, ular termal viyos yoki signal viyoslari sifatida ishlaydi. Issiqlikni bir qatlamli konstruktsiyalar sifatida etkazib berishda qimmatroq va kam samaraliroq bo'lsa-da, ular murakkabroq konstruktsiyalarda issiqlik tarqalishining oddiy va samarali echimini beradi.
Teshikli alyuminiy PCB
Eng murakkab konstruktsiyalarda alyuminiy qatlami ko'p qatlamli termik konstruktsiyaning "yadrosi" ni tashkil qilishi mumkin. Alyuminiy oldindan burg'ulash va laminatsiyadan oldin dielektrik bilan to'ldirilgan. Termal materiallar yoki pastki agregatlar termal bog'lovchi materiallar yordamida aluminiyning ikkala tomoniga ham laminatlanishi mumkin. Laminatsiyalashganidan so'ng, to'ldirilgan montaj an'anaviy ko'p qatlamli tenglikni o'xshash o'ralgan. Qoplangan teshiklari elektr izolyatsiyasini saqlab turish uchun alyuminiydagi bo'shliqlardan o'tadi. Shu bilan bir qatorda, mis yadrolari ham to'g'ridan-to'g'ri elektr ulanishlarni, ham teshiklardan yalıtılmak uchun ruxsat berishi mumkin.
