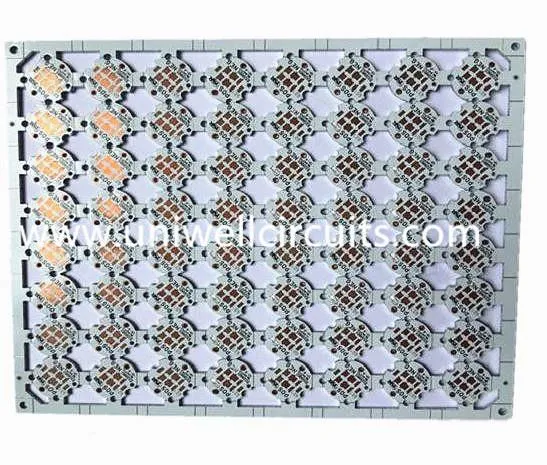

Moviy lehim niqobli alyuminiy tayanch PCBga olib keldi
1.Dastur ta'riflaydi
Ta'rif
Moviy lehim niqobli alyuminiy bazasining tafsilotlari PCBga olib keldi | |
Partiya nomi: | Moviy lehim niqobli alyuminiy tayanch PCBga olib keldi |
Asosiy materiallar: | Alyuminiy taglik laminati |
Qatlamlar soni: | 1 qavat |
Mis qalinligi: | 1oz yoki 35UM |
Tayyorlangan qalinligi: | 1,6 mm |
Lehimlash niqobi rangi: | ko'k / qizil / yashil / oq / sariq / qora / ko'k va boshqalar. |
Legend rangi: | Qora / Oq / Sariq |
Yuzaki tugagan: | Oltin oltin |
Foydalanuvchining profili: | CNC + V-CUT |
Issiqlik o'tkazuvchanligi: | 2.0W / mK |
Izolyatsiya qilingan qatlamning uzilish voltaji | ≥6KV |
Dastur maydoni: | sovutgichli LED yorug'lik |
Batafsil ma'lumot
Materiallar | FR4, CEM-3, metall yadrosi, |
Halogen Free, Rogers, PTFE | |
Maks. Bezak hajmini tugatish | 1500X610 mm |
Min. Kengash qalinligi | 0,20 mm |
Maks. Kengash qalinligi | 8,0 mm |
Ko'milgan / ko'r-ko'rona (non-cross) | 0,1 mm |
Aspect ration | 16:01 |
Min. Burg'ulash o'lchami (mexanik) | 0,20 mm |
Tolerans PTH / bosish moslama teshigi / NPTH | +/- 0,0762 mm / +/- 0,05 mm / +/- 0,05 mm |
Maks. Qatlamlar soni | 40 |
Maks. mis (ichki / tashqi) | 6OZ / 10 OZ |
Drill bardoshlik | +/- 2mil |
Qatlamni ro'yxatga olish qatlami | +/- 3mil |
Min. chiziq kengligi / bo'sh joy | 2.5 / 2.5mil |
BGA maydonchasi | 8mil |
Yuzaki ishlov berish | HASL, bepul HASL, |
ENIG, Immersion Silver / Tin, OSP |
2.Video kirish
Yengil aylanish diapazoni, lTD. 2007 yilda Xitoyning Shenzhen shahrida joylashgan, bosilgan elektron platalar ishlab chiqarishga ixtisoslashgan. Uzoq yillardan beri Xitoyda ishlab chiqarilgan PCB ishlab chiqaruvchisi sifatida Uniwell 40 ta qatlamgacha bo'lgan yagona tomonlama PCB, ikki tomonlama PCB va ko'p qatlamli PCBni o'z ichiga oladi. MCPCB, CEM-3 PCB, FR-4 PCB ning turli xil mahsulotlari LED Yoritish, elektr ta'minoti, o'lchash, aloqa, iste'molchi elektroniği, avtomobil elektroniği va boshqa sohalarda keng qo'llaniladi. Tezkor PCB protetibidan katta hajmli PCB ishlab chiqarishga keng ko'lamli xizmatlarni taklif qilamiz. Uniuell haqida qo'shimcha ma'lumot olishingiz mumkin, xush kelibsiz zavodimizga tashrif buyuring, siz Xitoyda uzoq muddatli hamkor bo'lishni orzu qilamiz.
3 .PCB ko'rsatkichlari
4. Ilova
Yumshoq po'latdan yasalgan plastinalarimiz yengil sanoatda keng qo'llaniladi.
5.Packaging & shipping
Qadoqlash: yopiq sumka, Anti-statik yukxalta, muvofiq karton.
Yuk tashish: kichik yoki ekspluatatsiyada bo'lgan paketlar uchun DHL, TNT, UPS, FedEx, sizga og'ir yuklarni jo'natish uchun sizni taxtali yoki samolyot orqali etkazib beramiz. Sizning jo'natishingiz bilan shug'ullanish uchun ularga murojaat qilishimiz mumkin.
Issiq teglar: ko'k lehim niqobi alyuminiy tayanch LED tenglikni, Xitoy, etkazib beruvchilar, ishlab chiqaruvchilar, zavod, arzon, moslashtirilgan, past narx, yuqori sifat, tirnoq
