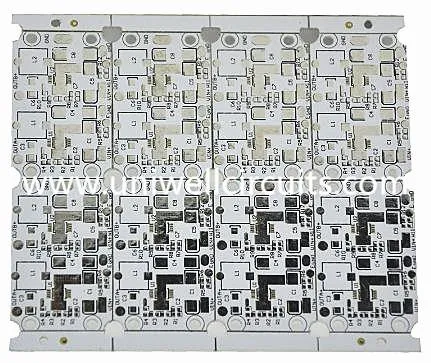

Alyuminiy cho'milish qalin tenglikni
1.Dastur ta'riflaydi
Alyuminiy cho'milish qalin tenglikni
Aluminiy PCB uchun umumiy tavsif
Layer №: 1 qavat
Birlik hajmi / mm: 332 * 332 mm
Materiallar: alyuminiy
Thickess tugadi: 1,6 mm
Bajarilgan mis: 70UM
Yuzaki ishlov berish: HAL (qo'rg'oshinsiz), daldırma oltin / kumush / qalay, OSP, oltin qoplama
Soldermask: Oq
Silkscreen: Oq rang
Ilova: har qanday LED yorug'lik
Uniell 1layer, 2 qatlamli, ko'p qatlamli alyuminiy tenglikni bajarishi mumkin. Va sirt qoplama Oltin qoplama, HASL, Free Free, OSP bo'lishi mumkin. Min teshik hajmi 0,2 mm (8 mil) bo'lishi mumkin. 1 oz, 2 oz, 3 oz mis qalinligi mavjud.
Uniwell shuningdek, proto turdagi mahsulotlarni tez va hajmli ishlab chiqarishni ta'minlaydi. Ekspres talabga javob berishi mumkin. Eng past narx raqobat va sifat kafolatlanadi.
2.Kompaniya haqida ma'lumot
Uniel davrlar sizning barcha yuqori sifatli PCB ehtiyojlari uchun manba hisoblanadi!
2007 yildan beri iste'molchi elektroniğinden telekommunikatsiya, yangi energiya, kosmik, avtomobil va boshqa ko'plab sohalarda ko'plab kompaniyalarga sifatli PCB'ler taqdim etamiz. Bizning mijozlarimiz Fortune 500 kompaniyalaridan bir kishilik boshlang'ichlarga qadar.
Uniel davrlari bir necha yildan beri metall PCB / LED PCB bilan ishlaydi. Biz alyuminiy PCBni bir tomonlama, ikki tomonlama, asosan LED yoritish sanoatida qo'llashda keng bilim va tajribaga ega bo'ldik. Sizning Xitoyda uzoq muddatli sherik bo'lishni orzu qilamiz.
Bizning qattiq sifatni nazorat qilish tizimini tatbiq etamiz:
• UL tomonidan e'tirof etilgan
• Avtomatik optik tekshiruv
• 100% ochiq-qisqa sinov
• IP-A-600G
• ISO 9001, ISO 14001-, ISO / TS 16949, ISO13485, IATF-16949, OHSAS18001 sertifikati
• Statistik jarayonni nazorat qilish (SPC)
• Empedans nazorat qilish
3. Xizmat va ko'mak:
• Mijozlar Xizmati: Elektron pochta orqali / Telefon / EC mijozga 24 soat xizmat ko'rsatishni taklif etadi, Buyuk savdo-sotiq, sotish, sotishdan keyingi xizmat
• Sampling mavjudligi va siyosati: Uch kun ichida namunaviy tirnoq, namunani bir hafta ichida yakunlash.
• Kafolatlar / Kafolatlar / Shartlar va shartlar: Biz oldindan to'lovni kafolatlaymiz.
• Eksport / import operatsiyalarini qo'llab-quvvatlash: Eksport-import operatsiyalari bo'yicha EX-Factory, FOB HK, FOB Shenzhen, FCA HK, FCA Shenzhen va DDU ekspres
• Sotuvdagi xizmatdan so'ng: duch kelgan barcha muammolar bilan biz bilan bog'laning, biz keyingi xizmatni xohlagan vaqtda qilamiz.
4.Technologik varaq
Materiallar | FR4, CEM-3, metall yadrosi, |
Halogen Free, Rogers, PTFE | |
Maks. Bezak hajmini tugatish | 1500X610 mm |
Min. Kengash qalinligi | 0,20 mm |
Maks. Kengash qalinligi | 8,0 mm |
Ko'milgan / ko'r-ko'rona (non-cross) | 0,1 mm |
Aspect ration | 16:01 |
Min. Burg'ulash o'lchami (mexanik) | 0,20 mm |
Tolerans PTH / bosish moslama teshigi / NPTH | +/- 0,0762 mm / +/- 0,05 mm / +/- 0,05 mm |
Maks. Qatlamlar soni | 40 |
Maks. mis (ichki / tashqi) | 6OZ / 10 OZ |
Drill bardoshlik | +/- 2mil |
Qatlamni ro'yxatga olish qatlami | +/- 3mil |
Min. chiziq kengligi / bo'sh joy | 2.5 / 2.5mil |
BGA maydonchasi | 8mil |
Yuzaki ishlov berish | HASL, bepul HASL, |
ENIG, Immersion Silver / Tin, OSP |
5. Ilova
Uniwell kontaktlarning zanglashiga olib keladigan mahsulotlari keng tarqalgan bo'lib, audio asboblar, elektr energiyasi, elektronika, avtomobil, kompyuter, Quvvat moduli, LED. Dastur juda keng
6.Litl ma'lumot --- alyuminiy tenglikni kiritish
Ta'rif:
Alyuminiy PCB, shuningdek, alyuminiy asosli PCB, metall qoplangan (MCPCB) PCB, izolyatsiyalangan metall element (IMS yoki IMPCB) PCB, issiqlik o'tkazuvchan PCB va boshqalar. Odatda bitta qatlam, ikkita qatlamli va ko'p qatlamni o'z ichiga oladi.
Operatsion nazariyasi:
Quvvat apparati sirtining elektron qavatida o'rnatilishi, yuqori kuchlanishli yorug'lik diodlarini (LED) elektr qurilmalari tomonidan ishlab chiqariladigan issiqlikni osongina tarqatib yuborish uchun ideal.
Xarakterli:
Alyuminiy PCB yaxshi issiqlik o'tkazuvchanligiga ega va alyuminiy taglik materiallari uchun FR-4 materialiga qaraganda etarlicha elektr tokini qo'llab-quvvatlaydi. Alyuminiy PCB foydalanish SMT issiqlik tarqalish bilan eng samarali hisoblanadi. Va mahsulot hajmini kamaytirishi mumkin, keyin apparat va yig'ilish xarajatlarini kamaytiradi. Nihoyat, mahsulot ish harorati past bo'lishi va keyinchalik xizmat muddatini uzaytirishi mumkin.
Texnologik jarayonlar:
1) Panelni kesib tashlash
2) burg'ulash
3) nam va quruq kino tomosha qilish
4) kislotali / ishqorli chuqurlik
5) Silkscreen, lehim maskasi
6) V-kesma, ROT
7) Test, OSP
8) FQC-FQA-o'rash-jo'natish
