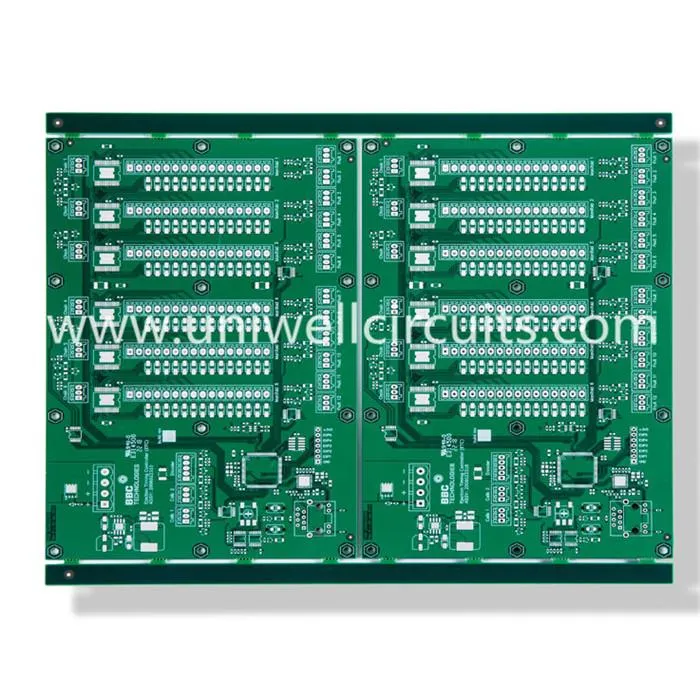

1. Ishlab chiqarish mavjud
Xususiyat:
Qatlam: 4
Kengash qalinligi: 1,6 mm
Yuzaki ishlov berish: suvga chidamli kumush.
Materiallar: FR4 TG170.
Min layn kengligi / chiziq masofasi: 8 / 10mil
Mis og'irligi: 105 μm
Uniwell bir tomonlama taxta, ikki qavatli qatlam, ko'p qatlamli bug '(32 tagacha qatlam), bir tomonlama moslashtiruvchi taxta, ikki tomonli yon panelni va ko'p qatlamli moslashuvchan taxta, qattiq moslashuvchan taxta va boshqalarni beradi.
Sinovni tezlatmasdan protetib tez tez burilish eng katta belgidir.
2.Kompaniya haqida ma'lumot
Shenzhenda joylashgan, Uniwell davrlari cO., LTD. tezkor, prototip, o'rta va katta hajmlarda ishlab chiqarilgan yuqori aniqlikdagi ikki tomonlama va ko'p qatlamli PCBlarni (bosma platalar) ishlab chiqish, ishlab chiqish va sotishda quyidagilarni ta'minlaydi:
- Kompaniyaning kontrakt ishlab chiqarish
- Kompyuterni montaj qilish xizmatlari
- tenglikni loyihalash va sotish
- Komponentlarni xarid qilish va materiallarni boshqarish
- Mahsulot dizayni
- Tez PCB va PCBA prototipi
- Kabel va simlar
- Plastik va plyonkalar
- AOI, X-Ray sinovlari, boshqa funktsiyalarni test qilish xizmati
3.Kompaniyaning yuqori sifatli dizayni inventarizatsiyani ta'minlashi kerak.
Komponentlar tarkibi yuqori sifatli tenglikni diagrammalarini ishlab chiqish uchun asos bo'lib xizmat qiladi. Komponentni tuzish talablari o'rnatish, stress, isitish, signal va estetikani o'z ichiga oladi.
Komponentlarni joylashtirish - yuqori sifatli tenglikni diagrammasini ishlab chiqish uchun asos bo'lib xizmat qiladi.
1) Komponentlar tartibi
Komponentlar tuzilishiga qo'yiladigan talablar: o'rnatish, stres, isitish, signal va estetika.
1.1. O'rnatish
Qisqa tutashgan avariya kabi kosmik shovqinni, qobiqni, uyasi ichiga elektron kartani muammosiz o'rnatish uchun maxsus dastur holatini bildiradi va ko'rsatilgan konnektorlarni belgilangan holatidadir shassis yoki mahkamga qo'yib, asosiy talablar seriyasidir. Men unga kirmayman.
Stress
Elektron platalar o'rnatish va ishlatish vaqtida har qanday tashqi kuchlarga va tebranishlarga chidamli bo'lishi kerak. Shuning uchun elektron kartaning oqilona shakli bo'lishi kerak va taxtada turli teshiklar (vida teshiklari va maxsus shaklli teshiklar) joylashishi kerak. Umuman olganda, teshik va plastinka o'rtasidagi masofa teshikning diametridan kattaroqdir. Shu bilan birga, alohida shaklga ega teshiklardan kelib chiqqan plastinaning eng zaif qismlari ham etarli bo'lishi kerak. taxta ustidagi konnektor, ayniqsa, uzoq muddat foydalanishning ishonchliligini ta'minlash uchun jihozni mahkamlashni to'g'ridan-to'g'ri "uzaytiradi".
1.3.Heat
Yuqori kuch va isitish moslamalari uchun issiqlik tarqalish sharoitlarini ta'minlashdan tashqari, uni to'g'ri holatda joylashtirish kerak. Ayniqsa, aniq simulyatsiya tizimida harorat sohasining salbiy ta'siriga alohida e'tibor qaratish kerak Ushbu asboblar tomonidan nozik preamplifer devorida ishlab chiqarilgan. Umuman olganda, kuchning katta qismi modulga bo'linadi va signal ishlash pallasida ba'zi termal izolyatsiya chora-tadbirlarini olish kerak.
Signal
Signalning shovqin darajasi tenglikni o'lchovlarini loyihalashda ko'rib chiqilishi kerak bo'lgan eng muhim omil hisoblanadi. Bir necha asosiy jihatlar: zaif signali devor va kuchli signalli devorlarni ajratish yoki hatto izolyatsiya qilish; AC qismi tashqi qismdan ajratilgan; Yuqori chastota qismi past chastotali qism; Signal chizig'ining yo'nalishini e'tiborga oling, yer chizig'ini tartibga solish, tegishli himoya qilish, filtrlash va boshqa chora-tadbirlar. Bu erda qayta-qayta ta'kidlanadigan ko'plab dalillar.
Go'zal
Komponentlarning to'g'ri va tartibli joylashishini hisoblashingiz, shuningdek, chiziqning nozik oqimini ham hisobga olishingiz kerak emas. Umumiy layman ba'zan oldinga urg'u berib, elektron dizaynning afzalliklari va kamchiliklarini baholash kerak. Mahsulotni tasvirlash uchun, ishlash talab qilinmaguncha, birinchi navbatda ustuvor ahamiyatga ega bo'lishi kerak. Biroq, yuqori ish faoliyatini bajarish uchun, agar siz ikki paneldan foydalanmoqchi bo'lsangiz va uning ichida elektron platalar yopilgan bo'lsa, keyingi bosqichda kabelning "estetikasi" haqida so'z boradi.
2) Elektr printsipi
Quyida adabiyotda kamroq tarqalgan piyodalarga qarshi aralashuv choralariga batafsil to'xtalib o'tiladi. Xususan, mahsulotni sinab ko'rishda amaliy dasturni qo'llashda ko'plab er-xotin panellar qo'llaniladi va quyidagi tarkibiy qismlar asosan ikki panelda .
"Estetika"
O'zingiz ochilganda to'g'ri burchaklardan saqlaning va diagonali yoki boshq bilan o'tishga harakat qiling.
Chiziq muntazam va tartibli va har xil toifalarga ajratilgan bo'lib, ular turli xil signallarning o'zaro aralashuvidan qochibgina qolmasdan, shuningdek, tekshirish va modifikatsiyani ham osonlashtiradi. Raqamli tizim uchun bir xil lagerning signal uzatish liniyalari (masalan, ma'lumotlar liniyasi, manzil yo'nalish) interferentsiya muammosidan xavotirlanmasdan, balki o'qish, yozish, soatni nazorat qilish signallari kabi salqin, eng yaxshi himoya qilinadigan er uchastkasi bo'lishi kerak.
Katta qavat (quyida batafsil muhokama qilinadi), er simlari ("yuz" bo'lishi kerak) va qisqa tutashuvni oldini olish, iloji boricha qochqinning oldida signal uzatish tarmoqlari o'rtasida o'rtacha teng masofani saqlashga harakat qiling.
Zaif oqim tizimlari uchun er va elektr tarmoqlari imkon qadar yaqin bo'lishi kerak.
Stol komponentining tizimidan foydalaning, signal chizig'i iloji boricha to'la.
2.2.Qo'shma tartib.
Adabiyotda yer chizig'ining ahamiyati va joylashuvi printsipi haqida ko'p bahs-munozaralar mavjud, biroq baribir PCBda chiziq chizig'i tartibiga batafsil va aniq kirishning etishmasligi mavjud. Tajribam shuki, yaxshilash uchun tizimning ishonchliligi (eksperimental prototipni yaratishdan ko'ra), ayniqsa, zaif ishoralarni ishlov berishda chiziq chizig'ini ortiqcha tasavvur qila olmaydi. Shu maqsadda biz "keng maydonlarni tarqatish" tamoyilini amalga oshirish uchun hech qanday kuch sarflamasligimiz kerak.
Tuproqni o'rashda, u boshqa yo'nalishlarga bo'linmasa, panjara kabi bo'lishi kerak. Gridning termal ishlashi va yuqori chastotali o'tkazuvchanligi butun erdan ko'ra ancha yaxshi. Ikkitomonli panelli kabellarda ba'zan zarur zichligi past bo'lgan er chidamliligini saqlab turish uchun juda nochor bo'lgan signal chizig'ini yurgizish uchun er simini ajratish. Shu sababli, oqimning "silliq" bo'lishi uchun bir qator "aqlli" vositani qo'llash kerak. quyidagilarni o'z ichiga oladi:
Ko'p sonli sirtni o'rnatish moslamalari payvandlash teshiklari bilan ishlaydigan "original" maydonni yo'qotish uchun ishlatiladi.
Ijobiy makondan to'liq foydalaning: sirt-tovushli qismlardan keng foydalanish, signal chizig'ini imkon qadar pastga "fidokorona" qilishni sinab ko'rishga harakat qilish, shuningdek, ko'plab nozik maslahatlar Mening kitobim PCB ko'nikmalaridan birida: almashinuv pinini ishga olish, ko'plab shunga o'xshash sehrlar bor, yozishni davom ettiradi.
Signal chiziqlarini oqilona tartibga solish muhim yo'nalishlarda, ayniqsa, "yurak" (bu yerda barcha plitalar er kommunikatsiyalari bilan bog'liq) "ehtiyotkorlik bilan dizayn" bo'lsa, u hali ham buni amalga oshirish uchun erga "tushishi" kerak.
Salbiy va ijobiy hamkorlik: ba'zan plastinkaning bir tomoni "umidsiz" bo'lib, simli koordinataning ikkala tomonini hozirda bir-birlari bilan bajarishga urinishi mumkin: "Men bu erda qololmaysan, siz uchun o'z joyingiz bor" , tuproqning bir qismini bo'shashganiga qarama-qarshi holda etarli miqdordagi joylashuvi orqali (teshikning katta qarshilikka ega ekanligi hisobga olingan holda) etarlicha oqilona joylashtirilgan, bu "ko'prik" orqali majburiy ravishda ajratiladi; kesishgan signal chiziqlarining chiziqlari, lekin ular biriktirilmasligi kerak va Tayvan boğazlarının birlashgan ikki tomoni etarli elektr o'tkazuvchanligiga qo'shilishiga umid qiladilar.
Itning devori soni: joydan chiqib ketish juda katta qiyinchilik va katta signal chizig'i bilan kesish uchun katta er chizig'iga o'tishni xohlamaslik, bu signalni adolatsiz bo'lsin, elektr uzra yurgizib qo'ying. , Men faqat yalang'och simni, signalni aniq tortish va qarshilik yoki boshqa "uzoq oyoq" lardan o'tishimga moyil emasman, men qurilma pinini kengaytirish uchun juda ham oqilona foydalanishim mumkin, part-time jumper pozitsiyasi, ham signal orqali va jumperdan ushbu noma'lum nomlardan qochish kerak: - Ko'p holatlarda, albatta, men xoch orqali erdan qochish uchun har doim kerakli joydan to'g'ri signal berishim mumkin, faqat kuzatish va tasavvur qilish kerak.
Eng kamida, er oqimining yo'llari oqilona bo'lishi kerak va katta oqim va zaif signal oqimi yonma-yon yonma-yon ketmasligi kerak. Ba'zida oqilona yo'lni tanlab, er satrlari qatori asossiz ravishda tuzilgan guruhga arziydi.
Va nihoyat, "Sizning onangizga ishonishingiz mumkin, lekin eringizga ishonmaysizlar", degan mashhur so'z bor. Juda kam signalli ishlov berishda (mikrovolt ostida), hatto kanca yoki chok bilan ham erning salohiyatini izchil ta'minlaydi erning potentsial farqi asosiy nuqtalarida, statik potentsial huquqi, oniy potentsial farqlari hali ham katta bo'lishi mumkin bo'lsa ham, hech bo'lmaganda, bir xil tartibda buyurtma uzatish amplitüdünden ko'proq narsani talab qiladi. Shu kabi, birinchi printsipi tuman ishlarini erning potentsialidan mustaqil ravishda amalga oshirishdir.
2.3.Quvvat liniyasi tartibi va quvvatni filtrlash.
Elektr quvvatini imkon qadar qalin bo'lishi kerak bo'lgan umumiy adabiyotga rozi emasman. Faqatgina yuqori kuchda (o'rtacha energiya oqimining 1 soniyasiga 1 sekundgacha yetishi mumkin), etarlicha quvvat simini kengligi (tajriba, 50 milya har birining ehtiyojlarini qondirish uchun mos keladigan 1 ta oqim uchun) .Quyidagi signal shovqinni oldini olish uchun kuch kabelining kengligi kalit emas. Hatto chiroyli elektr uzatish liniyalari ham yaxshi bo'ladi! odatda uning mutlaq qiymatida emas, balki energiya ta'minoti va superpozitsiya aralashuvining o'zgarishi bilan bog'liq. Elektrga shovqin qiluvchi kalit sig'imli sig'imdir! Agar sizning dasturingiz energiya sifati uchun qattiq talablarga ega bo'lsa, filtrning kondansatörini kamaytirmang! filtri hajmini ishlatib, quyidagilarni e'tiborga oling:
Quvvatni kiritish tugaguniga qadar butun kuchlanish "jami" filtrlash choralari bo'lishi kerak va turli xil kondansatörler bir-biriga mos kelishi kerak ", demak, raqamli tizim uchun hech bo'lmaganda kam J kam bo'lishi mumkin emas, kamida 100 + 10 uF uF elektrolitik tantal + uF + 1 nf SMT patch 0.1.High chastota (100kHz) 100uF elektroliz + 10uF chip tanant + 0.47uF yomon + 0.1uf patch.Ac simulyatsiya tizimi: shahar va past chastotali analog tizimlar uchun: 1000uF | 1000uF elektroliz + 10uF tantal + 1uF yomon + 0.1uF yomon.
Har bir muhim chip atrofida filtri kondansatörlerinin "to'siq" bo'lishi kerak. Raqamli tizimlar uchun, 0.1 uF yomon, umumiy muhim yoki ish oqimi va katta çip 10 uF chip tanant yoki 1 uF yomon bo'lishi kerak, eng yuqori ish chastotasi chiplari (CPU, kristallar) va 10 nf | 470 pf yoki 1 nf.ni tashkil qiladi. Kapasitans chipning kuch piniga imkon qadar yaqin bo'lishi va iloji boricha to'g'ridan-to'g'ri bo'lishi kerak, qanchalik kichikroq bo'lishi kerak.
Chip Filter Capacitance uchun, filtr sig'imi kam (ac) kuchlanish manbaiga ega va almashtirish birlashma shovqinini bostiradi, ichki (filtr quvvati trubkasining oyog'iga filter sig'imi) imkon qadar qalin bo'lishi kerak, tashqi kondenser quvurlari oyoqlari (asosiy kuchdan filtrni sig'imga qadar) quvvat kabeli juda muhim emas, ko'pgina plastinka maydonini olish uchun juda qalin chiziqli kenglik bo'lmangiz. Ba'zi simulyatsiya tizimlarida quvvat kiritish ham shovqinni bostirish uchun RC filtr tarmog'idan foydalanish kerak bo'lsa, kichikroq quvvat liniyasi ba'zida rezistorning RC filtrida ta'siriga ega bo'lganda foydali bo'ladi.
Har xil ish haroratiga ega bo'lgan tizim uchun, alyuminiy elektrolitik kondansatörünün past haroratda filtrlash ta'sirini kamaytirishi yoki hatto yo'qotishi mumkinligini va uning o'rniga muvofiq tanantum kondansatörlerini foydalanish kerakligini qayd qilish muhim ahamiyatga ega. Misol uchun, 100uF tantalum | 470uF alyuminiy o'rniga 1000uF alyuminiy yoki 22uF chip tanantali bilan 100uF aluminiyani almashtiring.
Alyuminiy elektrolitik kondansatkichlari yuqori quvvatli isitish qurilmalariga juda yaqin bo'lishi kerakligini unutmang.
