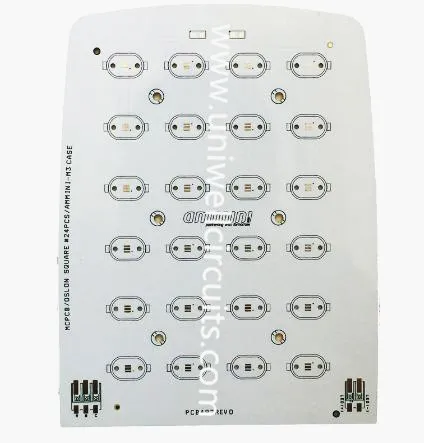

ikki tomonlama alyuminiy elektron kartochkasi
1.Mahsulot ta'riflaydi
Er-xotin tomonlama alyuminiy elektron kartasi uchun tafsilotlar | |
Partiya nomi: | ikki tomonlama alyuminiy elektron kartochkasi |
Asosiy materiallar: | Alyuminiy taglik laminati |
Qatlamlar soni: | 2 qatlam |
Mis qalinligi: | 1oz yoki 35UM |
Tayyorlangan qalinligi: | 1,6 mm |
Lehimlash niqobi rangi: | Oq suyuqlikdagi rasm Soldermask (LPI) |
Legend rangi: | Yo'q |
Yuzaki tugagan: | OSP |
Foydalanuvchining profili: | CNC + V-CUT |
Issiqlik o'tkazuvchanligi: | 1.0W / mK |
Izolyatsiya qilingan qatlamning uzilish voltaji | ≥3KV |
Dastur maydoni: | LED yoritgich |
Alyuminiy elektron plataning xususiyati
1) Yuqori issiqlik o'tkazuvchanligi
2) juda yaxshi olov tutishi mumkin
3) yuqori mexanik kuch
4) o'lchovli barqarorlik
5) juda yaxshi issiqlik batareyasi
6) elektromagnit ekranlash va hk.
2.Kompaniya haqida ma'lumot
Uzoq tarixi Xitoyda ishlab chiqarilgan PCB ishlab chiqaruvchisi sifatida, Uniwell turli qatlamli PCB, jumladan, bir tomonlama PCB, ikki tomonlama PCB va ko'p qavatli PCB, 32 qatlamgacha ishlab chiqaradi. MCPCB, CEM-3 PCB, FR-4 PCB ning turli xil mahsulotlari LED Yoritish, elektr ta'minoti, o'lchash, aloqa va boshqa elektronika uchun keng qo'llaniladi.
3.Tarix
4.Universani yetkazib beruvchi sifatida nima uchun tanlash kerak?
5.Little bilim --- LED alyuminiy substratining asosiy bilimlari.
LEDning issiqlik tarqalishi LED ishlab chiqaruvchilari uchun eng katta bosh og'rig'i hisoblanadi. Dissipatsiya LED alyuminiy plastinka oldindan ishlaydigan issiqlik o'tkazuvchanligini ta'minlaydi, tarqatish taglik kartasini isitish uchun LED, sovutish modulini yoritadi, quyida LED maydonini qo'shish mumkin, issiqlik tarqalishini qo'shadi asosan, mis folga devorlari / keramik tozaligi + polimer / alyuminiy plastmassadan iborat. Issiqlik dissertatsiyasi substratining yuqori darajali issiqlik o'tkazuvchanligi, xavfsizligi, atrof-muhit muhofazasi va LED industriyasini qo'llashda boshqa funktsiyalarga ega. Quyida chengzhiyi circuit co., LTD hisoblanadi. LED alyuminiy substratini alyuminiy ma'lumot bilan tanishtirish. Aluminiyning yuqori issiqlik o'tkazuvchanligi va issiqlik tarqalishi tufayli ichki issiqlikni eksport qilish uchun ishlatilishi mumkin. ALEK alyuminiy substratlari mukammal issiqlik o'tkazuvchanligi, elektr izolyatsiyasi va mexanik ishlov berishga ega bo'lgan keng tarqalgan metall qoplangan mis plastinka hisoblanadi. Dizayn paytida, Alyuminiy poydevorga yaqin tenglikni, keyin plomba yopishqoqchasining termal qarshiligini kamaytiring.
Odatda, bosma devorni o'ralgan qatlam (ya'ni, mis folga), o'zaro bog'liqlikning tarkibiy qismi, odatda, juda oqim o'tkazuvchanlik qobig'i iste'dodlarga muhtoj, bundan keyin qalin mis folga ishlatishimiz kerak, qalinligi odatda 35 mikrondan 280 gacha issiqlik yalıtımı LED alyuminiy plastinka yadro qobiliyatlari joyidir, odatda maxsus seramika to'ldirish maxsus polimer, kichik issiqlik qarshilik, mukammal viscoelastic vazifalari, termal qarish bilan, mexanik va termal stress qabul qilishi mumkin.
Yuqori ishlaydigan LED alyuminiy substratining issiqlik yalıtım qatlami, mukammal termal iletkenlik va yuqori mukavemetli elektrik yalıtımına ega bo'lish uchun ishlatiladi. Metall qatlam, alyuminiy plastinka qo'llab-quvvatlash komponentlarini LED, yuqori termal iletkenlik talabi, odatda alyuminiy plastinka, mis (mis juda yaxshi issiqlik o'tkazuvchanligini ta'minlaydi), mexanik ishlov berish kabi burg'ulash, burg'alash va kesish va kesish amaliyotlariga mos keladi. PCB ma'lumotlari boshqa ma'lumotlar bilan solishtirmaslik afzalliklariga ega. SMT uchun mos kuch elementlari. tovush miqdori sezilarli darajada kamayadi, sovutish ta'siri juda yaxshi, mukammal izolyatsiya funktsiyasi va mexanik funktsiyasi.
Issiq teglar: ikki tomonlama alyuminiy elektron kartochkalar, Xitoy, etkazib beruvchilar, ishlab chiqaruvchilar, fabrika, arzon, moslashtirilgan, arzon narx, yuqori sifat, tirnoq
