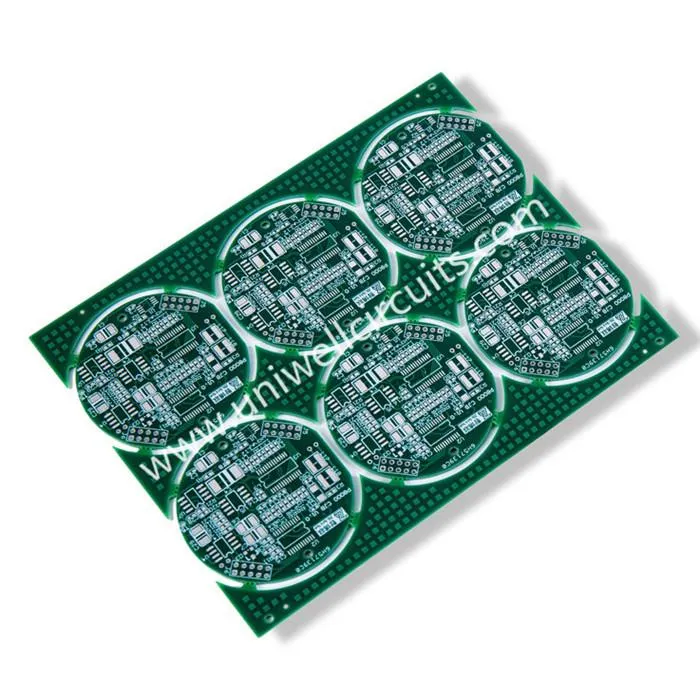

1.Uyun chiqish tavsifi
Xususiyat:
Layer: 6
Kengash qalinligi: 1,6 mm
Yuzaki ishlov berish: LF HASL.
Materiallar: FR4 TG170.
Min layn kengligi / chiziq masofasi: 7.87 / 10mil
Min teshik: 0,2 mm
Maxsus talab: orqali ko'r
2.Kompaniya haqida ma'lumot
PCB ishlab chiqaruvchisi sifatida ishlab chiqarilgan o'ziga xos sxemalar asosiy bir tomonlama plitalardan 40 tagacha qatlamlik qatlamlarga qadar turli xil PCBlarni taqdim etishga imkon beradi va PCB tartibini, ishlab chiqarishni, yig'ishni, komponentlar manbaini va funktsional sinovini o'z ichiga olgan bir to'xtatish PCBA xizmatini taqdim etadi.
Mijozlarimizga taqdim etadigan yuqori sifatli xizmatimiz muvaffaqiyatga erishishning kalitidir va 2007 yilda ish boshlaganimizdan buyon bizning missiyamiz bir xil bo'lib qolmoqda: yuqori sifatga, mijozning vaqtida texnik jihatdan ilg'or mahsulotlarga e'tibor. Ushbu majburiyat, yillar davomida biz yaratgan tajriba va tajriba boyligi bilan birgalikda, biz PCB ishlab chiqaruvchisi sifatida mijozlarimiz uchun PCB talablarini umumiy echimini taklif qila oladigan degan ma'noni anglatadi - oldingi muhandislikdan vaqtgacha etkazib berishgacha ~ ~ Xitoy Multilayer Devir Boshqaruvi PCB Ishlab chiqaruvchi
3.Petal kartani ishlab chiqarish qobiliyati orqali ko'r-ko'rona ko'r
| Materiallar | FR4, CEM-3, metall yadrosi, |
Halogen Free, Rogers, PTFE, PI | |
Maks. Bezak hajmini tugatish | 1200X610 mm |
Min. Kengash qalinligi | 0,20 mm |
Maks. Kengash qalinligi | 8,0 mm |
Ko'milgan / ko'r-ko'rona (non-cross) | 0,1 mm |
Aspect ration | 16:01 |
Min. Burg'ulash o'lchami (mexanik) | 0,20 mm |
Tolerans PTH / bosish moslama teshigi / NPTH | +/- 0,0762 mm / +/- 0,05 mm / +/- 0,05 mm |
Maks. Qatlamlar soni | 40 |
Maks. mis (ichki / tashqi) | 6OZ / 10 OZ |
Drill bardoshlik | +/- 2mil |
Qatlamni ro'yxatga olish qatlami | +/- 3mil |
Min. chiziq kengligi / bo'sh joy | 2.5 / 2.5mil |
BGA maydonchasi | 8mil |
Yuzaki ishlov berish | HASL, bepul HASL, |
ENIG, Immersion Silver / Tin, OSP |
4.PCB uskunalari
Pcb ishlab chiqaruvchisi sifatida ishlab chiqarilgan yuqori sifatli qurilmalar so'nggi paytlarda zamonaviy uskunalarga katta miqdorda sarmoya kiritgan va ushbu zamonaviy uskunalar Yaponiyadan, Germaniyadan va boshqalardan sotib olingan. atrof-muhit va kadrlar tayyorlash. Biz kichik o'lchamdagi, o'rta hajmli va yuqori hajmli hajmlarda standart va HDI, qattiq, chastotali va yuqori chastotali PCB uchun ishlab chiqarish qobiliyatimizga egamiz.
5. Ko'rlar va ko'milgan ko'llar nima?
Ko'z va / yoki ko'milgan viyozlar PCB qatlamlari orasidagi bog'lanishlarni hosil qilish orqali ulardagi teshikli an'anaviy, ko'p qatlamli PCBlarga o'xshaydi. Ammo muhim farq shundaki, ko'zi ojiz va ko'milgan viyoslar, har qanday kengashning barcha qatlamlarini birlashtirmaydi. Bu farq beqaror bo'lmagan topografiyani ulash imkonini beradi, bu an'anaviy ko'p qatlamli taxtalar qila olmaydi. Bu muhim ustunlikdir, chunki u faqat kerakli qatlamni ulash imkonini beradigan kengashda bo'shliqni tejash imkonini beradi.
Uniel davrlari turli xil burg'ulash aloqalarini aniq belgilaydi. Ular:
● Teshik orqali: teshikning tashqi qatlamlaridan ham foydalanish mumkin
● Yopish yo'li bilan: to'liq kengashdan o'tmagan, ammo tashqi panellarning tashqi qatlamlaridan biriga kirish mumkin.
● Faqatgina ichki qatlamlar bilan aloqa o'rnatadi va tashqi qatlamning hech biri tomonidan foydalanilmaydi.
