1.Dastur ta'riflaydi

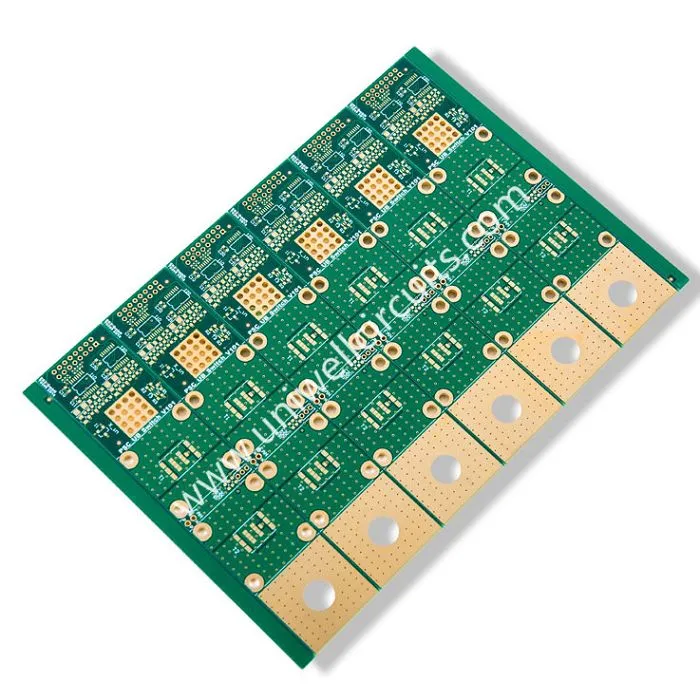

Tavsif:
Layer: 6
Chuqurligi qalinligi: 1.55 mm
Er yuzasida ishlov berish: oltinga cho'mish.
Material: FR4.
Min layn kengligi / chiziq masofasi: 30 / 25mil
Min teshik: 0,32 m
Uniell kontaktlarning zanglashiga olib, yuqori tezlik, yuqori TG, yuqori CTI, empedans nazorat qilish, ko'milgan va ko'r teshiklari, qattiq moslashuvchan kombinasyon mahsulotlari, alyuminiy taglik va halojensiz va hokazo. Uchun texnologiya qobiliyatini rivojlantirish uchun kuchli Ar-ge guruhi tashkil etdi. Uniwell sxemalari mahsulotlari aloqa, tarmoq, raqamli mahsulotlar, sanoat nazorati, tibbiy yordam, aeronavtika va kosmonavtika, mudofaa va harbiy sohalarda keng qo'llaniladi.
2.Kompaniya haqida ma'lumot
Yengil aylanish diapazoni, lTD. uy jihozlari, aloqa sanoati, avtomobil sanoati va LED yorug'lik sanoati uchun turli xil PCB va PCBA ishlab chiqarishda ixtisoslashgan. OEM va ODM loyihasida ham xizmat. Biz PCB sohasida 10 yildan ortiq vaqtdan beri mavjud bo'lganmiz. Professional Ar-Ge guruhi va malakali xodimlar bilan sizning dizayningizni jismoniy mahsulotga aylantirish qobiliyatiga egamiz, shuningdek sizning fikringizni ishlaydigan dizayn va mahsulotga aylantirishingiz mumkin. Biz sizga PCB'dan bitta to'xtash halini, Komponentlarni xarid qilish, Komponentlarni yig'ish, barcha ishlab chiqarishni sinovdan o'tkazishimiz mumkin.
3.Kalitim tizimi
To'liq sifatli tizimimiz bor va biz sizga yuboradigan mahsulotlarning barchasi milliy standartga mos ekanligiga ishonchimiz komil.
4. Bizning qobiliyatimizning xususiyatlari
Bizning mijozlarimizga innovatsion va samarali dizayn va xizmatlarni taklif qilish uchun professional R & D guruhi mavjud.
Materiallar | FR4, CEM-3, metall yadrosi, |
Halogen Free, Rogers, PTFE | |
Maks. Bezak hajmini tugatish | 1500X610 mm |
Min. Kengash qalinligi | 0,20 mm |
Maks. Kengash qalinligi | 8,0 mm |
Ko'milgan / ko'r-ko'rona (non-cross) | 0,1 mm |
Aspect ration | 16:01 |
Min. Burg'ulash o'lchami (mexanik) | 0,20 mm |
Tolerans PTH / bosish moslama teshigi / NPTH | +/- 0,0762 mm / +/- 0,05 mm / +/- 0,05 mm |
Maks. Qatlamlar soni | 40 |
Maks. mis (ichki / tashqi) | 6OZ / 10 OZ |
Drill bardoshlik | +/- 2mil |
Qatlamni ro'yxatga olish qatlami | +/- 3mil |
Min. chiziq kengligi / bo'sh joy | 2.5 / 2.5mil |
BGA maydonchasi | 8mil |
Yuzaki ishlov berish | HASL, bepul HASL, |
ENIG, Immersion Silver / Tin, OSP |
5. Fabrikamızdaki zamonaviy uskunalar
● Uniwell PCB ishlab chiqarish va sinov uskunalari komplektiga ega
● Amerika, Germaniya, Isreal, Yaponiya import qilindi
● Yuqori aniqlikdagi CNC frezeleme apparati, Optik chizilgan, displeyli lenta, laminatsiya mashinasi
● Exposure mashinasi, og'ir mis qoplama liniyasi, oltin va nikel qoplama liniyasi, chuqurlik mashinasi
● Issiq havo buzadigan amallar qalin mashinasi, Katta havo kompressori
● Aralashmagan suv tozalash uskunalari, Chiqindilarni tozalash uskunalari
6. Bosib plastinkalarni tortish usulidan tenglikni tenglashtiring.
PCB ishlab chiqarish jarayonida choklarni ajratish usuli quyidagicha:
1.Engiriq dizayni:
A. Yarim-qatlamli kino qatlamlari orasidagi tartibni nosimmetrik bo'lishi kerak. Masalan, 1 dan 2 va 5 gacha bo'lgan qatlamlarning qalinligi yarim qattiqlashtirilgan plyonka bilan bir xil bo'lishi kerak, aks holda laminatlashdan keyin osonlikcha tortilishi mumkin.
B.Multilayer taxta va yarim plyonkali plyonkalar xuddi shunday yetkazib beruvchi mahsulotidan foydalanishi kerak.
A tashqi A va B sirt maydoni iloji boricha yaqin bo'lishi kerak. Agar yuz - katta mis sirtidir, B esa bir necha satr bo'lsa, plastinka o'ralganidan keyin osonlikcha tortilishi mumkin. Ikki Chiziq tomonlari juda farq qiladi, u nozik tomonga bir necha mustaqil panjalar qo'shib muvozanatli bo'lishi mumkin.
2) Oziqlantirishdan avval pishirish varaqasi:
Pishirish plitasi (150 daraja Tselsiy bo'yicha, 8 + 2 soat) oldidan qatlamni bo'shatish, taxta ichidagi namlikni olib tashlash va qatronchani plastinka ichida tuzish, plastinka ichida qoldiq stressni bartaraf qilishdir, Hozirgi kunda ko'plab ikki tomonlama, ko'p qatlamli taxtalar hali ham jarayondan oldin yoki keyinchalik materiallarga yopishib turibdi. Ammo ba'zi taxta fabrikalari mavjud, hozirda tenglikni pishirish plastinka vaqtining qoidalari ham 4 dan 10 soatgacha o'zgarib turadi, bosilgan elektron kartochkasini ishlab chiqarishga moslashtirilgan sinf va buyurtmachining talab darajasiga qarab qaror qabul qiladi. Plastmassadan keyin yoki barcha materiallar pishirilganidan keyin ajratilgan plastinaga kesilganidan so'ng, ikkita usulni qo'llash mumkin. Ichki plastinka ham pishirilishi kerak.
3) Yarim-qatlamli filmlarning burma va shoshilinch yo'nalishi:
Pastki qatlamlar va laminatlarning meridional va latitudinal yo'nalishini farqlash kerak. Aks holda, bosim plastini to'g'irlash qiyin bo'lsa ham, laminatlashdan keyin tayyorlangan plastinkaga urish osondir. Ko'p qatlamli plastinkaning laminatlangan yarmli plyonkalardagi burmali va shpillari farqlanmagan va bir-birining ustiga chiqishi bilan bog'liq.
Burg'ulash va shamcho'rlikni qanday ajratib olish mumkin? Jadvalning yarim-plyonkali plyonka yo'nalishi yo'nalish yo'nalishi va kenglik yo'nalishi zonal yo'nalishdir. Mis folga misolida, uzoq qirrali vaqt, qisqa qirrali yo'nalish, agar emas, balki ishlab chiqaruvchi yoki etkazib beruvchiga belgilanishi mumkin.
4) Laminatsiyadan so'ng stressni kamaytirish:
Sandwich plastinka sovuqni bosib ketadigan yoki freze burmalarni to'ldirganidan so'ng, keyin 4 soat davomida 150 daraja Selsiyda pishirishga to'g'ri keladi, shu sababli ichki bosim bosqichma-bosqich siqib chiqariladi va qatron tuziladi, bu qadam tashlanadi.
5) Plastinka elektrokaplama vaqtida tekislanishi kerak:
0,4-0,6 mm ultra yupqa qatlamli panel qoplamasi va galvanik grafika maxsus siqish rolini bajarishi kerak, u avtomatik galvanizlash liniyasining samolyotga tekisligida, yumaloq tayoqchani butun silindrli tsilindrni chiziq bilan tekislashi kerak. , shuning uchun taxta qoplamadan keyin deformatsiyaga uchramaydi. Ushbu o'lchovsiz qatlam 20 yoki 30 mikronli mis qatlamini qoplaganidan keyin bükülecek va qiyinlashishi qiyin bo'ladi.
6) Issiq havo qatlamidan keyin sovutish:
Bosib plastinaning issiq havosi, lehim kalayining yuqori harorati (taxminan 250 daraja Selsiy) bilan ta'sirlanadi va tabiiy ravishda sovutish uchun tekis marmar yoki po'lat plastinka ustiga joylashtiriladi, so'ngra qayta ishlash mashinasi tomonidan tozalanadi Bu sovutish uchun yaxshi. Ba'zi bir korxonada qayta ishlash jarayonida bir necha soniyadan so'ng issiq havo bilan qoplanganidan so'ng darhol qo'rg'oshin, qalay, idish, sovuq suvga porloqligini oshiradi. sovuq zarba, ayrim taxta plitalari uchun chidamli, qatlamli yoki blister ishlab chiqarishi mumkin. Bundan tashqari, jihoz sovitish uchun gazli suzuvchi yotoq bilan jihozlanishi mumkin.
7) Dazmollash taxtalarini qayta ishlash:
Tartibli fabrikada, bosilgan karta yakuniy tekshiruv o'tkazilganda 100% keskinlik tekshiruvini bajaradi. Barcha malakasiz taxtalar tanlab olinadi va 3-6 soat davomida 150 daraja Selsiyda va og'ir bosim ostida o'choqqa tashlanadi va tabiiy ravishda bosim ostida sovutish kerak. Keyin bosim tushiriladi va taxtani chiqarib tashlang, shunda ba'zi taxtalar saqlanib qolishi va ayrim taxtali ikki yoki uch marta pishirish bosimiga muhtoj bo'lishi uchun shishani tekshirish uchun ishlatilishi mumkin. Shanghai hubao agentining havosi bosim plastinka mashinasi Shanxay qo'ng'iroqidan foydalanish orqali elektron kartani echib olishda juda yaxshi ta'sirga ega. Yuqorida aytib o'tilgan qarshi chidamli choralar qo'llanilmasa, ba'zi taxtalar foydasiz va faqatgina chirish kerak.
