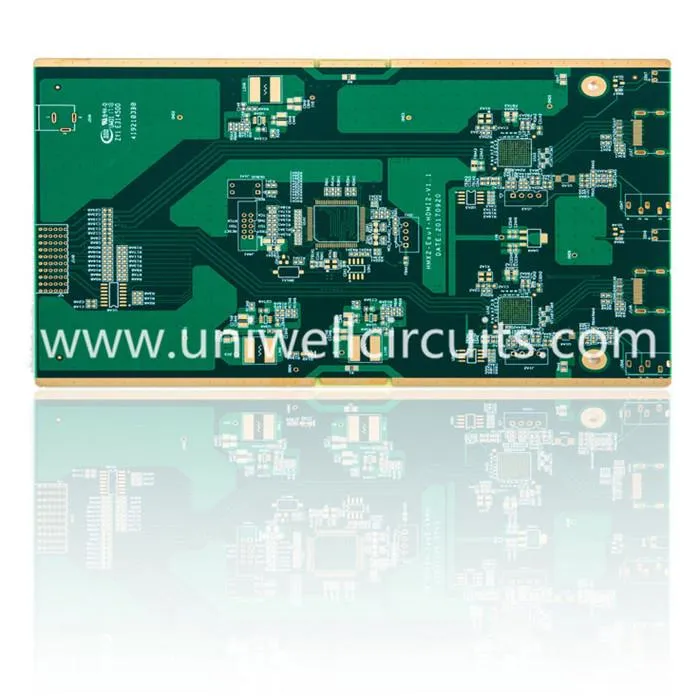

4L oltin halogen bo'lmagan PCBni bo'shatish
1.Dastur ta'riflaydi
Tavsif:
Qatlam: 4
Stol qalinligi: 1.60 mm
Er yuzasida ishlov berish: oltinga cho'mish.
Materiallar: halogen bo'lmagan FR4.
Min layn kengligi / chiziq masofasi: 5 / 6.1mil
2. Nima uchun bizni tanlaymiz:
Uniel kontaktlarning zanglashiga olib chiqishi - Xitoyning etakchi Prototipi, Kichik hajmli, Yuqori murakkablik, Yuqori aniqlik, Xitoyda PCB va bizda yaxshi xizmat bor --- Tezroq va yetkazib berish muddati va tezkor javob, 1 soat ichida javob beradi. Xususiyatlari: Oliy kabelning zichligi, yorug'lik og'irlik, ingichka qalinligi, egiluvchanligi yaxshi!
Biz 24 × 7 soat tirnoq xizmatini taklif etamiz va muhandislik ta'minoti
1: Eng yaxshi xomashyo
Yuqori TG, FR4, yuqori chastotalar (Rogers, Teflon, ARLON, TYCONIC), halogensiz
2: Tez terish xizmati
2 qatlam 24 / H
4-8 qatlam 48 / H
3: Oldinga texnologiyalar
min / T / G: 2,5 / 2,5 mil
Empedans nazorati ± 10%
Maksimal qalinligi va burg'ilash bitlari hajmi 16: 1 bo'lgan MAX aspekt nisbati
Er yuzasida ishlov berish: HASL, Oltin qoplama, Moylashtirilgan oltin, Immersion qalay, Immersion kumush, Oltin barmoqlar, OSP
3.Kompaniya haqida ma'lumot
Yengil aylanish diapazoni, lTD. 2007 yilda tashkil etilgan ikkita zamonaviy zavodga ega bo'lgan Shenzhen zavodi, 2007 yil aprel oyida maxsus tezkor o'tish uchun maxsus: Prototip, namuna olish va kichik miqdordagi buyurtmalar, oyiga 8000 tur, 24 soatlik tezkor qaytish, taxminan 260 xodim, 33eng. 36 QA va QC xodimlari, Sertifikatlar: UL (E314500), IS0 9001, ISO 14001, TS16949: 2014. Jiang men zavodi 2010 yil oktyabr oyida tashkil etilgan bo'lib, o'rtacha miqdordagi hajm va ommaviy ishlab chiqarish buyurtmasi, taxminan 250 nafar xodim, har oyda 300 ming kvadrat fut, tasdiqlangan UL (E314500), IS0 9001, ISO 14001, TS16949.
PCB ishlab chiqarishning batafsil tavsifi
Materiallar | FR4, CEM-3, metall yadrosi, |
Halogen Free, Rogers, PTFE | |
Maks. Bezak hajmini tugatish | 1500X610 mm |
Min. Kengash qalinligi | 0,20 mm |
Maks. Kengash qalinligi | 8,0 mm |
Ko'milgan / ko'r-ko'rona (non-cross) | 0,1 mm |
Aspect ration | 16:01 |
Min. Burg'ulash o'lchami (mexanik) | 0,20 mm |
Tolerans PTH / bosish moslama teshigi / NPTH | +/- 0,0762 mm / +/- 0,05 mm / +/- 0,05 mm |
Maks. Qatlamlar soni | 40 |
Maks. mis (ichki / tashqi) | 6OZ / 10 OZ |
Drill bardoshlik | +/- 2mil |
Qatlamni ro'yxatga olish qatlami | +/- 3mil |
Min. chiziq kengligi / bo'sh joy | 2.5 / 2.5mil |
BGA maydonchasi | 8mil |
Yuzaki ishlov berish | HASL, bepul HASL, |
ENIG, Immersion Silver / Tin, OSP |
5.FAQ
Savol: Siz kompaniya yoki ishlab chiqaruvchisiz?
Biz bu sohada 10 yillik tajribaga ega bo'lgan tenglikni ishlab chiqaruvchilarmiz.
Savol: etkazib berish sanasi qanday?
Qo'llab-quvvatlash 48 soatdan iborat bo'ladi, umuman, namunalar 3-5 ish kuniga to'g'ri keladi, ommaviy ishlab chiqarish 8-12 ish kuniga to'g'ri keladi.
Savol: Minimal buyurtma miqdori qancha?
Bizning MOQ - 1 PCS / panel.
Savol: Boshqa yetkazib beruvchiga qaraganda sizning afzallikingiz qanday?
PCB xizmatlarini ishlab chiqarishda 10 yillik tajribamiz bor va xom ashyo yetkazib beruvchilar ishonchli. Sizning narxingizni doimiy ravishda kamaytirish uchun eng yaxshi manbani topishimiz mumkin.
Savol: ishlab chiqarish uchun tenglikni dizayni uchun xavfsizlikmi?
Barcha mijozning mualliflik huquqi biz yozma ravishda yuborilmagunicha, hech qachon sizning fayllaringiz bilan boshqa birov uchun PCB kartasini ishlab chiqmaydi.
