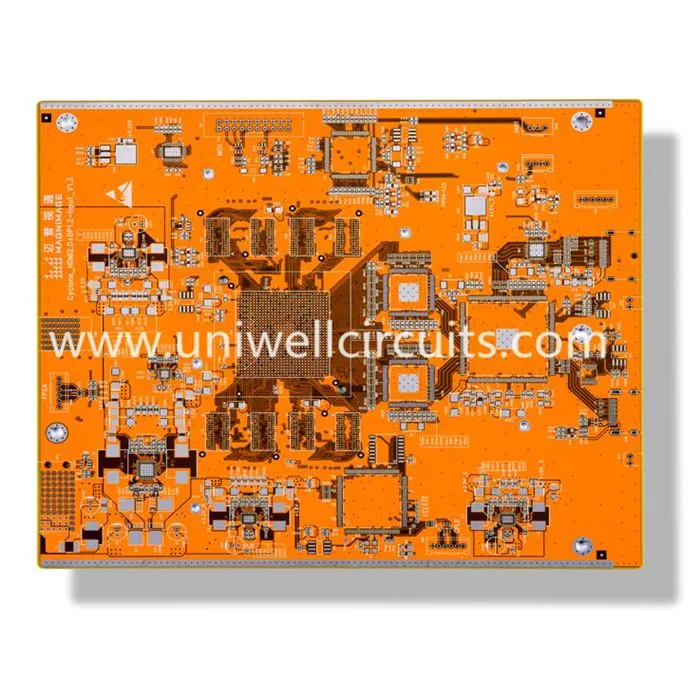

1.Mahsulot ta'riflaydi
Shartnoma
Qatlam: 16
Kengash qalinligi: 1,6 mm
Er yuzasida ishlov berish: oltinga cho'mish.
Materiallar: FR4 tg170.
Min layn kengligi / chiziq masofasi: 4 / 4mil
Min teshik: 0,3 mm
Maxsus talab: impedans nazorat qilish
Muayyan operatsiyangiz FR-5 yuqori-TG taxtalaridan foydalanishni yoki TG tenglamani amalga oshirish davomida sezgir davrlarni himoya qilish uchun qanday ishlashini aniq bilmasangiz, biz sizga kerak bo'lgan hamma narsani aytib berishdan xursandmiz. Yuqori haroratli PCB qanday ishlashini va siz uchun nima qila olishi haqida to'liq tushunish uchun o'qing. Sizga FR-4 yuqori-TG plakatlaringiz ma'qul kelganidan so'ng Uniwell sizni ushbu muammoni hal qilishga yordam berishdan xursand. Biz bilan bog'laning.
2.Kompaniya profili
Uniel davrlari 2007 yilda topilgan va biz Shenzhen va Jiangmen ikkita zamonaviy ishlab chiqarish zavodlari bor, ilgari ishlab chiqarish uskunalari va jami 600 xodimlar bor. Biz ishonchli mahsulot va professional xizmatni taklif etamiz, biz sizning Xitoyda uzoq muddatli sherik bo'lishingizni kutmoqdamiz.
3.Packaging va jo'natish
4. FR4 nima ekanligini bilasizmi?
FR-4 - olovga chidamli shisha tolali dubli epoksi materiallar uchun sinf belgilari. Shunday qilib, FR-4 tenglikni odatdagi PCBga qaraganda issiqlik qarshiligining ancha yuqori darajasini ko'rsatadi. FR-4 elektron kartochkalari to'rtta tasnifga bo'lingan va materiallarda topilgan mis izlar soniga bog'liq:
• Bir tomonlama PCB / bitta qatlamli PCB
• Ikki tomonlama PCB / ikki qatlamli PCB
• To'rtburchak yoki ko'p qatlamli PCB dan iborat
Ilovalaringiz uchun o'ng yuqori haroratli tenglikni ta'minlash
Uniwell yoki FR-4 yoki boshqa yuqori sifatli issiqlik va haroratga chidamli Tg materiallari bilan yuqori haroratli PCB mahsulotlarini ishlab chiqarish xizmatlarini taklif etadi. Biz avtomobil, sanoat va yuqori haroratli elektron ilovalar uchun yuqori haroratli PCB ishlab chiqarishni amalga oshira olamiz. Yuqori Tg PCB'larni 180 ° C gacha bo'lgan Tg qiymatida ishlab chiqarishimiz mumkin. Quyidagi jadvalda bizning yuqori sifatli PCB-lar ishlab chiqarish uchun qo'llaniladigan materiallardan ayrimlari keltirilgan.
Materiallar | TG (DSC, ° C) | Td (Wt, ° S) | CTE-z (ppm / ° C) | Td260 (min) | Td288 (min) |
S1141 (FR4) | 175 | 300 | 55 | 8 | / |
S1000-2M (FR4) | 180 | 345 | 45 | 60 | 20 |
IT180 | 180 | 345 | 45 | 60 | 20 |
Rogers 4350B | 280 | 390 | 50 | / | / |
