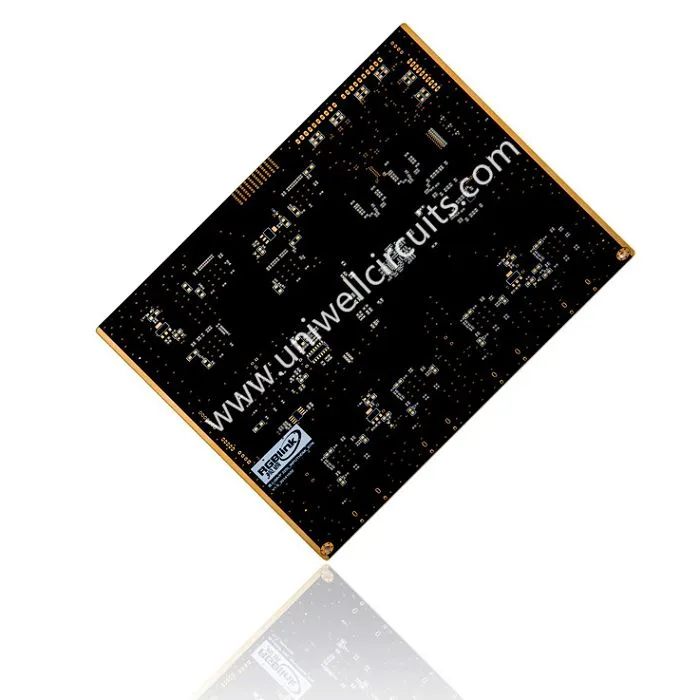

1.Dastur ta'riflaydi
Xususiyat:
Qatlam: 14
Stol qalinligi: 3.25 mm
Yuzaki ishlov berish: oltinga daldırma.
Material: FR4.
Min layn kengligi / chiziqli masofa: 10 / 10mil
Uniwell kontaktlarning zanglashiga olib kelishi sababli, kompaniya PCB texnologiyasini rivojlantirishga e'tibor qaratdi va kompaniyaning texnik darajasini va PCB sohasida ishlab chiqarish hajmini yaxshilash uchun katta sa'y-harakatlarni amalga oshirdi va yaxshi natijalarga erishdi. Professional ishlab chiqarish texnologiyasi, barqaror mahsulot sifati bilan kompaniya , sanoatda nafis texnologiya degani, ham uyda, ham chet elda yaxshi nufuzga ega bo'lib, professional mahsulotlar va xizmatlarga ega bo'lgan juda ko'plab mashhur kompaniyalarni taqdim etadi.
2.Kompaniya haqida ma'lumot
Uniwell Circuits Co, Ltd, ko'p yillar davomida yuqori aniqlikdagi ikki tomonlama / ko'p qatlamli elektron kartochkalar, yuqori issiqlik o'tkazuvchanligi / yuqori bosimli alyuminiy plastinka, mis substrat, yuqori TG elektron kartochkalari, ko'r teshikli elektron plata, impedance PCB, FPC moslashuvchan elektron kartochkalari. Har xil tizim sertifikatlash orqali materiallar, mahsulotlar uy asboblari, kompyuterlar, kommunikatsiyalar, xavfsizlik, raqamli, avto, yorug'lik, mexanik, sanoat nazorat qilish va tibbiy uskunalar va boshqa yuqori -tex maydonlari.
Bir necha yillar davomida qattiq ish olib borganidan so'ng, kompaniya hozirgi kunda 5000 kvadrat metrdan ziyod zavod binosiga, 300 dan ortiq xodimga ega va elektron kadrlar sanoatida zarur bo'lgan va o'qitiladigan ko'plab professional iste'dodlarga ega. Kompaniya professional ishlab chiqarishga ega, qayta ishlash, sotish va xizmat ko'rsatish guruhini tashkil etadi va mahalliy va xorijiy ilg'or avtomatlashtirilgan ishlab chiqarish uskunalarini taqdim etadi. 160 turdan ortiq kundalik etkazib berish quvvati, oylik navi 3,800 turdan ortiq, oylik ishlab chiqarish quvvati 9,8 ming kvadrat metrdan ortiq. ishlov berish 24 soat ichida tugallanishi mumkin, 4-8 laminatning ishlov berish aylanishi 48 dan 72 soatga yetishi mumkin, etkazib berish muddati va sifat kafolatlanadi. Mahsulotlar ISO9001, ISO14001, UL va boshqa sifat tizimlarini sertifikatlashdan o'tgan, Yevropa Ittifoqi SGS mahsulotlarini sertifikatlash.
3.Kompaniya tashkiloti
4.Ushbu vaqt va logistika:
Yangi mahsulotni o'zlashtirib olishga ketadigan vaqt
Uniwell 24 soat ichida tezkor xizmat ko'rsatish, bitta va ikkita qatlamni, 48 soat ichida 4-6 qatlamni taklif qiladi. Quyidagi jadvalga mos yozuvlar sifatida foydalanishingiz mumkin.
Qatlamlar | Tez aylantirish | Namuna tartibi | Ommaviy buyurtma |
yakka | 24 soat | 3 ish kuni | 7 ish kuni |
er-xotin | 24 soat | 4 ish kuni | 7 ish kuni |
4-6 kishi | 48 soat | 5-6 ish kuni | 10 ish kuni |
8-12layer | 120 soat | 7-9 ish kuni | 15 ish kuni |
FR-4 asosli, materialni yetkazib berish vaqtini istisno qiling | |||
Logistika
FOB Shenzhen, FOB HK yoki CIF mijozlar manziliga taklif etamiz.
5.Kapabilitivlik tafsilotlari
Materiallar | FR4, CEM-3, metall yadrosi, |
Halogen Free, Rogers, PTFE | |
Maks. Bezak hajmini tugatish | 1500X610 mm |
Min. Kengash qalinligi | 0,20 mm |
Maks. Kengash qalinligi | 8,0 mm |
Ko'milgan / ko'r-ko'rona (non-cross) | 0,1 mm |
Aspect ration | 16:01 |
Min. Burg'ulash o'lchami (mexanik) | 0,20 mm |
Tolerans PTH / bosish moslama teshigi / NPTH | +/- 0,0762 mm / +/- 0,05 mm / +/- 0,05 mm |
Maks. Qatlamlar soni | 40 |
Maks. mis (ichki / tashqi) | 6OZ / 10 OZ |
Drill bardoshlik | +/- 2mil |
Qatlamni ro'yxatga olish qatlami | +/- 3mil |
Min. chiziq kengligi / bo'sh joy | 2.5 / 2.5mil |
BGA maydonchasi | 8mil |
Yuzaki ishlov berish | HASL, bepul HASL, |
ENIG, Immersion Silver / Tin, OSP |
6.FAQ
Savol: So'rovnomani topshirgandan so'ng, qanday tez so'rala oladi?
Biz sizning hujjatingizni olguncha 6 soat ichida baholaymiz. Ammo agar PCB maxsus bo'lsa, baholash ancha uzoq davom etadi. Quyidagi tafsilot baholashni tezlashtiradi:
Materiallar:
Stolning qalinligi:
Mis qalinligi:
Yuzaki ishlov berish:
Lehimlash niqobi rangi:
Silkscreen rangi:
Savol: narximizni past tutishimiz qanday?
Bizda ko'p sonli ishlab chiqaruvchilar bilan aloqalarimiz bor va ular sizning xarajatlaringizni tejashga, rivojlanish jadvaliga mos keladigan, protetib ishlab chiqarish yoki ommaviy ishlab chiqarish ehtiyojlarini qondirish uchun PCBlarning eng yaxshi manbasini topa oladi.
Savol: Test NRE nima?
Sinov NRE - elektrotexnik sinov uchun bir martalik "takrorlanmas xarajat". Ushbu zaryad ixtiyoriy, lekin to'langan taqdirda, barcha elektron kartochkalari har bir qismida tekshiriladi va parcha raqami va reviziya qo'shimcha zaryadsiz buyuriladi.
Savol: Menga bosilgan elektron karta uchun qachon NRE to'lovini to'laysiz?
Dastlab ishlab chiqarishga (Custom Spec) to'g'ridan-to'g'ri Proto (Standart Spec) buyurtma bermasdan birinchi qadam sifatida topshirsangiz, faqatgina vositachilik haqini to'laysiz. Protos uchun Tooling (Standard Spec) uchun zaryad qilmaymiz va proto (Standart Spec) ishlab chiqarish uchun qayta tartiblangan bo'lsa (Toolkit) standartlashtirilmaydi.
Savol: Mening dizaynimdagi kichik o'zgarishlarga ega bo'lsangiz, Tooling NRE-ni zaryad qilamizmi?
Bosma elektron kartangizga biron bir o'zgartirish kiritilganda, uni butunlay yangi qurolga aylantiramiz. Bu eski san'at asarlarini yoki cnc dasturlarini ishlatishni to'xtatib qo'yishga yordam beradi. Hatto kichik o'zgarish yangi fayllar bilan bir xil jarayonni talab qiladi, shuning uchun jamoaviy to'lov qo'llanilishi mumkin. Batafsil ma'lumot uchun sotuvchiga murojaat qiling.
