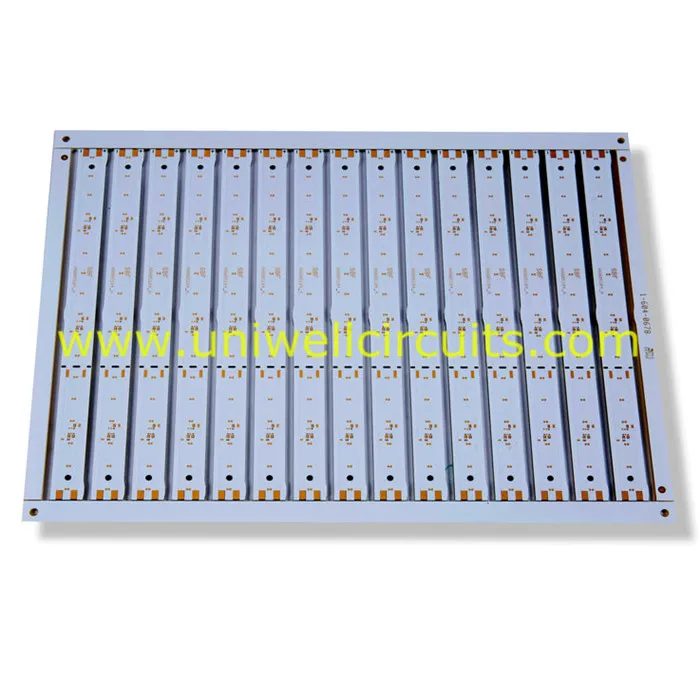

1.Dastur ta'riflaydi
Xususiyat:
Qatlam: 10
Kengash qalinligi: 2.2 mm
Er yuzasida ishlov berish: oltinga cho'mish.
Material: FR4.
Min layn kengligi / chiziq masofasi: 7.87 / 7.3mil
Min teshik: 0,2 mm
Ko'p qatlamlik tenglikni axborot:
Yuqori silkscreen / afsonaviy: har bir PADning nomini, kengashning parcha raqami, ma'lumotlar va boshqalarni aniqlash;
Yuqori Erni tugatish: Oksidlanishdan himoyalangan misni himoya qilish;
Yuqori Soldermask (qoplama): misni Oksidlanishdan himoya qilish, SMT jarayonida lehimsiz bo'lish;
Yuqori iz: turli xil funktsiyalarni bajarish uchun dizayni bo'yicha mis konstruktsiyasi
Substrat / Yadro materiallari: FR4 kabi Supero'tkazgich bo'lmagan
Prereg (PP)
GND, VCC, ichki 3, ichki 4, va boshqalar kabi o'rta qatlamlar.
Prepreg (PP)
Pastki iz (agar mavjud bo'lsa): (Yuqorida aytib o'tilganidek)
Bottom soldermask (overlay) :( yuqorida aytib o'tilganidek)
Pastki sathdagi tugatish: (Yuqorida aytib o'tilganidek)
Bottom silkscreen / legend: (yuqorida aytib o'tilganidek)
Ko'p qatlamlar ishlab chiqarishni yanada murakkab va murakkablashtiradi va narx ancha qimmat bo'ladi.
Ko'p qatlamli PCB bosilgan elektron kartaga 4L, 6L, 8L, 10L, 12L, va boshqalar kabi ikkitadan ortiq mis qatlamiga ega. Texnologiyani takomillashtirish bilan bir qatorda odamlar bir xil plitalarga ko'proq mis qatlamlarini qo'yishadi. Hozirgi vaqtda biz 20L-32L FR4 PCB ishlab chiqarishimiz mumkin.
Ushbu tuzilishga ko'ra, muhandis turli qatlamlarda turli maqsadlar uchun, masalan, energiya uchun qatlamlar, signallarni uzatish, EMIni ekranlash uchun, komponentlarni yig'ish va boshqalar uchun qo'yish mumkin. Ko'p qatlamlardan qochish uchun, Buried Via yoki Blind orqali ko'p qatlamli PCBlarda loyihalashtiriladi. 8dan ortiq qatlam uchun yuqori Tg FR4 materiallari oddiy Tg FR4dan ko'ra mashhur bo'ladi.
Ko'p qatlamli PCBlar qanday qilib amalga oshiriladi?
Prepunge va yadro materiallarining muqobil qatlamlari ko'p qatlamli PCBlarni ishlab chiqarish uchun yuqori harorat va bosim ostida birga laminatlanadi. Bu jarayon havo qatlamlari orasiga tushib ketmasligini ta'minlaydi, simlarning to'liq rezina bilan to'ldirilishi va qatlamlarni bir-biriga bog'lab turgan yopishtiruvchi to'g'ri eritilib tuziladi. Materiallar kombinatsiyasi oralig'i asosiy epoksi shishadan ekzotik seramika yoki Teflon materiallariga nisbatan kengdir.
Yuqoridagi rasmda 4-qatlamlik / ko'p qatlamli PCBning stakaji ko'rsatilgan. Prepeg va yadro asosan bir xil moddani tashkil qiladi, lekin prepeg to'liq sog'ayib ketmaydi, bu yadroga nisbatan ancha murakkab bo'ladi. Shu bilan bir qatorda qatlamlar keyinchalik laminatsiya pressiga joylashtiriladi. Stackupga juda yuqori harorat va bosim qo'llaniladi, bu esa prepegning "eritiladi" va qatlamlarni bir-biriga qo'shib qo'yadi. Sovutgandan so'ng, natija juda qattiq va qattiq qatlamli taxta.
2.Kompaniya haqida ma'lumot
UNIWELL davrlari 10 yillik tajribaga ega professional PCB va PCBA ishlab chiqaruvchisidir. Biz dunyo bo'ylab bozorda kompyuter, telekommunikatsiya, sanoat sinovlari va nazorat qilish, tibbiy uskunalar, elektr ta'minoti, LED, CCTV, tadqiqot instituti va h.k.da 600 dan ortiq mijozlar bilan ishlaymiz. Va biz ulardan yuqori obro'ga ega bo'ldik.
3.PCB parametrlari
Materiallar | FR4, CEM-3, metall yadrosi, |
Halogen Free, Rogers, PTFE | |
Maks. Bezak hajmini tugatish | 1500X610 mm |
Min. Kengash qalinligi | 0,20 mm |
Maks. Kengash qalinligi | 8,0 mm |
Ko'milgan / ko'r-ko'rona (non-cross) | 0,1 mm |
Aspect ration | 16:01 |
Min. Burg'ulash o'lchami (mexanik) | 0,20 mm |
Tolerans PTH / bosish moslama teshigi / NPTH | +/- 0,0762 mm / +/- 0,05 mm / +/- 0,05 mm |
Maks. Qatlamlar soni | 32 |
Maks. mis (ichki / tashqi) | 5OZ / 10 OZ |
Drill bardoshlik | +/- 2mil |
Qatlamni ro'yxatga olish qatlami | +/- 3mil |
Min. chiziq kengligi / bo'sh joy | 2.5 / 2.5mil |
BGA maydonchasi | 8mil |
Yuzaki ishlov berish | HASL, bepul HASL, |
ENIG, Immersion Silver / Tin, OSP |
4.Packaging va yetkazib berish
qadoqlash
1) Mahsulotni polfoam va ko'p qatlamli karton bilan himoyalash.
2) Mahsulotni eksport qilish uchun maxsus himoya kartonini.
3) mijozlar ehtiyojiga ko'ra.
Yetkazib berish
Mahsulotlaringizni muhofaza qiling va yukni eng yaxshi narxdan tejash.
FOB Shenzhen, FOB HK yoki CIF mijozlar manziliga taklif etamiz.
Kema butun dunyoga tayinlangan omborga to'g'ridan-to'g'ri yuboriladi.
1) Havo tashish
2) dengizni tashish
3) tezkor kuryer
5. Bizning asosiy mijozlarimiz
Tayvan, AQSh, Yaponiya, Rossiya, Germaniya, Shveysariya, Shvetsiya kabi yuqori sifatli, xususiy ishlab chiqarish texnikasi va professional xizmat ko'rsatish bilan tajriba va malakali boshqarish bilan Uniwell kontaktlarning zanglashiga olib, butun dunyo bo'ylab mijozlar tomonidan yuqori ishonch va qo'llab-quvvatlash bo'ldi. , Buyuk Britaniya, Finlyandiya, Fransiya, Gollandiya, Italiya, Polsha, Daniya, Avstraliya, Braziliya, Singapur, Tailand va Malayziya.
