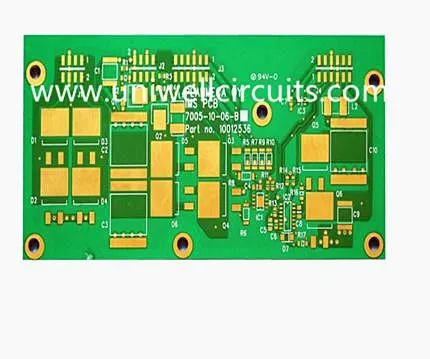

10L ENIG yuqori chastotali elektron kartochkasi
1.Dastur ta'riflaydi
Shartnoma
Qatlam: 10 ta qatlam
Material: Ro4350B + FR4
Qalinligi: 1,5 mm
Yuzaki tugagan: ENIG (2U ")
Minimal diafragma: 0.35 mm.
Ilova: tarmoq
Xususiyatlari: yuqori chastotali aralashtirish.
Bu yuqori frekanslı laminatlar haqida ko'proq ma'lumot olish va tanlash jarayonini yanada yaxshiroq tushunish uchun Uniwell'deki mutaxassislar bilan gaplashishni tavsiya qilamiz.
Bizning maqsadimiz sizning ehtiyojlaringiz va byudjetingiz uchun sizning tengdoshlaringiz asosida eng mos topishdir. Ba'zan, ya'ni dastlab o'chirilgan bo'lishi mumkin bo'lgan laminatni tanlashni anglatadi. Masalan, aksariyat holatlarda paneli uchun ko'proq davrni hosil qiladimi-yo'qligini aniqlaymaguningizcha qimmatli variant sifatida yanada yuqori dielektrik qatlami bo'lgan laminatni ko'rishingiz mumkin.
Bundan tashqari, etakchi RF chastota plitalari yetkazib beruvchisi bilan ishlash orqali potentsial xavflardan qochishingiz mumkin. Sizning laminatingiz ushbu yuqori quvvatli mikrodalga kuchaytirgichlar uchun to'g'ri issiqlik o'tkazuvchanligiga ega bo'lishiga ishonch hosil qilishimiz mumkin, shuningdek, sizning elektron devorlarni yo'qotishlarni kamaytirish uchun ozgina tarqalish omiliga ega bo'lishingizni ta'minlay olamiz2. bizning sertifikatimiz
2. Nima uchun biz?
Sifat
Bizning UL / Rohs standartlari sifatli assembleylarni boshidan oxirigacha sug'urtaladilar. Uni maxsus oddiy mahsulot yoki murakkab kaliti ishlab chiqarish bo'ladimi, Uniwell eng yuqori sifat standartlariga rioya qiladi.
Tajribali
Uniwell, ishlab chiqarilayotgan har bir mahsulot sifatiga qurilganligi uchun sug'urtalashning malakasi va malakasi bo'yicha so'nggi yangiliklarni taklif qiladi.
Tajriba
Qurilishga kelganda, sizga sherik bo'lishingiz mumkin. Bizning etakchi jamoamiz jamlangan sanoat ma'lumotlarining 10 yil ichida bor. Bizning muhandislik ekibimiz 8 yildan ortiq tajribaga ega.
Sizning manfaatlarini himoya qilish
Sizning intellektual mulkingizni himoya qilish - bu ish joyi! Bizning xodimlarimiz malakali mutaxassislarning hamkasblari maxfiylik shartnomasi asosida ishlaydilar va o'zingizning muhim hujjatlaringizni o'zlari kabi baholaydilar.
Moslashuvchanlik
Mijozlarimizning ehtiyojlari atrofida xususiy dasturlarni yaratish qobiliyatiga ega bo'lishimizdan faxrlanamiz. Sizning noyob biznes ehtiyojlaringizni tinglash uchun vaqt ajratib, keyin ularni oshib borishga harakat qilamiz.
3.Texnologiya varaqasi
Materiallar | FR4, CEM-3, metall yadrosi, |
Halogen Free, Rogers, PTFE | |
Maks. Bezak hajmini tugatish | 1500X610 mm |
Min. Kengash qalinligi | 0,20 mm |
Maks. Kengash qalinligi | 8,0 mm |
Ko'milgan / ko'r-ko'rona (non-cross) | 0,1 mm |
Aspect ration | 16:01 |
Min. Burg'ulash o'lchami (mexanik) | 0,20 mm |
Tolerans PTH / bosish moslama teshigi / NPTH | +/- 0,0762 mm / +/- 0,05 mm / +/- 0,05 mm |
Maks. Qatlamlar soni | 40 |
Maks. mis (ichki / tashqi) | 6OZ / 10 OZ |
Drill bardoshlik | +/- 2mil |
Qatlamni ro'yxatga olish qatlami | +/- 3mil |
Min. chiziq kengligi / bo'sh joy | 2.5 / 2.5mil |
BGA maydonchasi | 8mil |
Yuzaki ishlov berish | HASL, bepul HASL, |
ENIG, Immersion Silver / Tin, OSP |
4.Little Knowledge --- Yuqori chastotali dasturlar uchun to'g'ri PCB materialini qanday tanlash mumkin?
Yuqori chastotali dastur uchun to'g'ri Choplangan O'quv Stantsiyani (PCB) materialini tanlayotganda siz odatda ishlash va narx o'rtasidagi savdo-sotiqni talab qilishingiz kerak. PCB materialini tanlashda hal qiluvchi ahamiyatga ega bo'lgan ikkita asosiy savol: Materiallar oxirgi foydalanuvchi dasturining talablariga javob beradimi?
Muayyan material bilan tumanni ishlab chiqarish uchun qanday harakatlar talab qilinadi?
Ushbu post siz yuqori chastotali ilovalar uchun o'ng chiziqli materialni tanlashingizga yordam beradi: Yuqori chastotali PCB majmuasida qanday materiallar odatda ishlatiladi? Quyidagi jadvalda yuqori chastotali PCB montaj qilish uchun ishlatiladigan materiallar, ularning elektron ishlab chiqarishda qulayligi va elektr ko'rsatkichlari ko'rsatilgan:
O'chirib ishlab chiqarishga asoslangan materiallarni tanlash:
Yuqori chastotali PCB ishlab chiqarish jarayonida turli-tuman mexanik jarayonlar, masalan, qoplamali teshik (PTH) tayyorlash, burg'ulash, ko'p qatlamli laminatsiya va yig'ish ishlari olib boriladi. Burg'ilash jarayoni elektr aloqalarni shakllantirish uchun metalllashtirilgan teshiklarni yaratish uchun ishlatiladi.
Ko'p qatlamli PCBlarni ishlab chiqarishda bir qator muammolar mavjud. Asosiy muammolardan biri, turli xil materiallar birlashtirilganligidir. Bu xil materiallarning xossalari PTH tayyorlash va burg'ulash jarayonlarini murakkablashtiradi. Bundan tashqari, issiqlik kengayish koeffisiyenti (CTE) kabi moddiy xususiyatlar orasidagi tafovut, montaj vaqtida kontaktlarning zanglashiga olib kelishi mumkin bo'lgan sharoitda mustahkamlik muammolariga olib kelishi mumkin.
Quyidagi jadval yuqori chastotali PCBlarda ishlatiladigan materiallarning CTE qiymatlarini ko'rsatadi:
Ko'p qatlamli PCB uchun moddiy tanlash jarayonining asosiy maqsadi elektron materiallarning to'g'ri kombinatsiyasini topishdir. Kombinatsiya amaliy ishlab chiqarishni qayta ishlashga va oxirgi foydalanuvchining talablariga javob berishga imkon beradi. Yuqoridagi ma'lumotlar yuqori chastotali dasturlar uchun to'g'ri tenglikni tanlashda sizga yordam beradi. Agar siz hali ham shubhangiz bo'lsa, yuqori frekanslı dasturlar uchun PCB'leri tasarlamakta tajribaga ega bo'lgan professionallar bilan murojaat qilishingiz mumkin. Ko'p qatlamlik tenglikni uchun material tanlash jarayonining asosiy maqsadi elektron materiallarning to'g'ri kombinatsiyasini topishdir. Kombinatsiya amaliy ishlab chiqarishni qayta ishlashga va oxirgi foydalanuvchining talablariga javob berishga imkon beradi.
