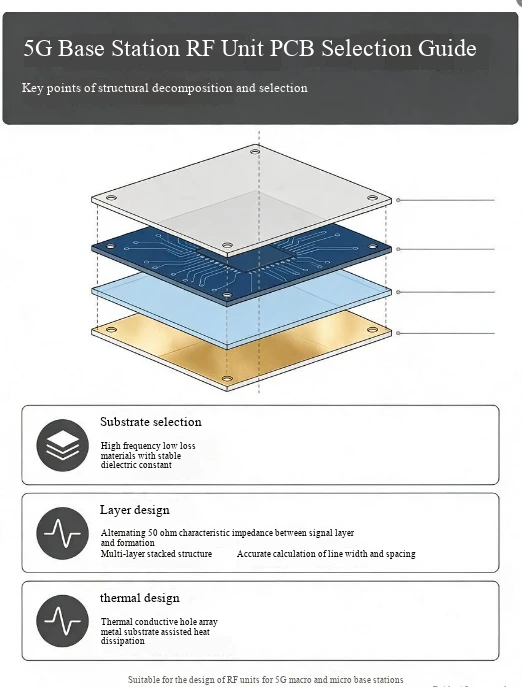

5G tayanch stantsiyasining RF bloki 5G signallarini uzatish, qabul qilish va kuchaytirishning asosiy funktsiyalari uchun javobgardir. Uning ish muhiti yuqori chastotali signal uzatish, yuqori quvvat bilan isitish va murakkab tashqi sharoitlar (haroratning o'zgarishi, namlik o'zgarishi, elektromagnit shovqin kabi) kabi qiyinchiliklarga dosh berishi kerak. RF blokining "signal uzatish tashuvchisi" va "komponent tashuvchi platformasi" sifatida tenglikni tanlash to'g'ridan-to'g'ri signalning yaxlitligiga, issiqlik tarqalish samaradorligiga va RF blokining uzoq- ishonchliligiga ta'sir qiladi. Quyida 5G tayanch stansiyasi RF bloki tenglikni tanlashning asosiy nuqtalari amaliy dastur ehtiyojlariga mos kelishini taʼminlash uchun beshta asosiy oʻlchamdan keltirilgan.
1, Substrat tanlash: yuqori{1}}chastotali signal uzatish samaradorligini ta'minlashga ustuvor ahamiyat bering
5G tayanch stansiyalarining RF bloki katta-chastotali signallarni uzatishi kerak va substratning elektr xususiyatlari signal uzatishning yoʻqolishi va barqarorligini bevosita aniqlaydi. Tanlashda substratning yuqori-chastotali moslashuviga alohida e'tibor berilishi kerak.
Oddiy FR-4 tagliklarining narxi pastroq boʻlsa-da, ular yuqori chastotali stsenariylarda sezilarli signal yoʻqolishi va buzilishdan aziyat chekadi, bu esa 5G RF birliklari talablariga javob berishni qiyinlashtiradi. Yuqori chastotalar uchun maxsus mo'ljallangan substratlarni tanlashga ustuvor ahamiyat berish kerak. Ushbu substratlar qatronlar tarkibini va shisha tolalar tuzilishini optimallashtirish orqali yuqori chastotali signallarning dielektrik yo'qotilishi va dielektrik doimiy barqarorligini samarali ravishda kamaytirishi mumkin. Kam dielektrik yo'qotish uzatish paytida signallarning energiya sarfini kamaytirishi mumkin, signal kuchini standartlarga mos kelishini ta'minlaydi; Barqaror dielektrik doimiy 5G signallarining sinxronlashuvi va aniqligini ta'minlab, atrof-muhit o'zgarishlari (masalan, harorat ko'tarilishi) tufayli signal uzatish tezligining o'zgarishini oldini oladi.
Shu bilan birga, substratning termal barqarorligini ham diqqat bilan ko'rib chiqish kerak. 5G RF birliklarining ishlashi davomida sezilarli miqdorda issiqlik hosil bo'ladi. Substratning termal kengayish koeffitsienti juda yuqori bo'lsa, taxtaning yuqori haroratlarda deformatsiyalanishi oson, bu esa komponentli lehim birikmalarining tushishiga yoki qisqa tutashuvga olib kelishi mumkin. Shuning uchun, RF blokining normal ishlashiga ta'sir qilmasdan, uzoq muddatli yuqori harorat sharoitida substratning struktura barqarorligini ta'minlash uchun past termal kengayish koeffitsienti va mukammal yuqori haroratga chidamli substratni tanlash kerak.
2, Mis qalinligi tanlovi: yuqori quvvat va signal uzatishning ikkitomonlama talablariga javob beradi
5G tayanch stansiyalarining RF bloki yuqori{1}}chastotali signallarni uzatishi va ma'lum quvvatni (masalan, quvvatni kuchaytirish modullarining joriy uzatilishi) o'tkazishi kerak. Mis qalinligini tanlash, noto'g'ri mis qalinligidan kelib chiqadigan ishlash to'siqlarini oldini olish uchun signal uzatish sifati va oqim o'tkazish qobiliyatini muvozanatlashi kerak.
Signal uzatish nuqtai nazaridan, haddan tashqari qalin mis folga yuqori{0}}chastotali signallarning teri effektini yo'qotishi, signal uzatish samaradorligiga ta'sir qilishi mumkin; Yupqa mis folga beqaror empedans tufayli signalni aks ettirish yoki o'zaro bog'lanishga olib kelishi mumkin. Mis qalinligini tabaqalashtirilgan tanlash RF birligi - ichidagi turli hududlarning funktsional talablari asosida talab qilinadi, masalan, past signal yo'qotilishini ta'minlash uchun yuqori-chastotali signal uzatish yo'llari uchun mos an'anaviy mis qalinligini tanlash; Quvvatni kuchaytirish modulining joriy yo'lini tok o'tkazish qobiliyatini oshirish va mis folga haddan tashqari qizib ketishi va haddan tashqari oqim tufayli yonib ketishining oldini olish uchun mis qalinligida mos ravishda oshirilishi kerak.
Bundan tashqari, mis folga yopishish kuchi ham e'tiborga muhtoj. 5G radiochastota qurilmasi uzoq vaqt tebranish (masalan, tayanch stansiya uskunasining ishlashi paytida engil tebranishlar) va harorat aylanishiga ta'sir qiladi. Mis folga substratga mahkam bog'lanmagan bo'lsa, mis folga oson tozalanadi, bu esa kontaktlarning zanglashiga olib keladi. Shuning uchun, tanlashda, mis folga 5G tayanch stansiyalarining uzoq muddatli ishlashi uchun ishonchlilik talablariga- javob berishini ta'minlash uchun uning yopishish samaradorligini tekshirish natijalarini tasdiqlash kerak.
3, lehim niqobini tanlash: muvozanatlashtiruvchi izolyatsiyani himoya qilish va yuqori{1}}chastota moslashuvi
Lehim niqobi qatlami nafaqat PCB mis folgasini oksidlanish va korroziyadan himoya qilishi kerak, balki signal uzatilishiga ta'sir qiluvchi lehim niqobi qatlamining yomon ishlashiga yo'l qo'ymaslik uchun 5G RF birliklarining yuqori chastotali- muhitiga moslashishi kerak.
Oddiy lehim qarshiligi yuqori dielektrik doimiyligi yoki haddan tashqari dielektrik yo'qotish tufayli signal uzatish yo'qotilishini oshirishi va hatto yuqori{0}}chastotali stsenariylarda signal shovqiniga olib kelishi mumkin. Yuqori chastotali moslashuvchan lehim qarshiligini tanlash kerak, u yuqori dielektrik xususiyatlarga ega va substratga mos keladi, yuqori{2}}chastotali signallarga ta'sirni kamaytiradi va signalning barqaror uzatilishini ta'minlaydi. Shu bilan birga, lehim niqobi qatlamining haroratga chidamliligi va ob-havoga chidamliligi standartlarga javob berishi kerak -5G tayanch stantsiyalari asosan ochiq havoda joylashtiriladi va lehim niqobi qatlami mis folga ta'sirining yorilishi, tozalanishi va korroziyasini oldini olish uchun yuqori harorat, past harorat, namlik va ultrabinafsha nurlanish kabi murakkab muhitlarga bardosh berishi kerak.
Bundan tashqari, lehim niqobi qatlamining tekisligi ham muhimdir. Nozik chastotali komponentlar (masalan, filtrlar va ulagichlar) tez-tez RF birliklariga lehimlanadi. Agar lehim niqobining yuzasi notekis bo'lsa, bu komponentlarning beqaror lehimlanishiga olib kelishi mumkin, bu signal ulanishlarining barqarorligiga ta'sir qiladi. Tanlashda komponentni payvandlash talablari bajarilishini ta'minlash uchun lehim niqobi qatlamining qoplama jarayoni va tekislik sinov standartlarini tasdiqlash kerak.
4, issiqlik tarqalish dizayni moslashuviga e'tibor bering: samarali issiqlik o'tkazuvchanligiga yordam bering
5G tayanch stansiyalarida RF blokining quvvat zichligi ish vaqtida nisbatan yuqori bo'lib, bu osonlik bilan katta miqdorda issiqlik hosil qilishi mumkin. Agar issiqlik o'z vaqtida amalga oshirilmasa, bu komponent haroratining oshishiga olib keladi, bu esa ishlash va ishlash muddatiga ta'sir qiladi. PCB ni tanlashda samarali issiqlik tarqalishini osonlashtirish uchun issiqlik tarqalish dizayni moslashuvini to'liq hisobga olish kerak.
Bir tomondan, maxsus strukturaviy substratlar issiqlik tarqalish talablariga muvofiq tanlanishi mumkin, masalan, yuqori issiqlik ishlab chiqaradigan joylarda (masalan, quvvatni kuchaytirish modullari ostida) metallga asoslangan PCB (alyuminiy yoki mis substratlar) dan foydalanish. Ushbu substratlar mukammal issiqlik o'tkazuvchanligiga ega va komponentlar tomonidan ishlab chiqarilgan issiqlikni tezda issiqlik tarqatuvchi tuzilmalarga (issiqlik qabul qiluvchi va fanatlar kabi) o'tkazib, mahalliy haroratni pasaytiradi. Agar an'anaviy substratlar bir butun sifatida ishlatilsa, issiqlik o'tkazuvchanligi yuqori bo'lgan joylarda issiqlik o'tkazuvchanligi ham qo'shilishi mumkin yoki issiqlik o'tkazuvchanligini oshirish uchun mahalliy qalinlashgan mis qatlamlaridan foydalanish mumkin.
Boshqa tomondan, tenglikni joylashtirishning moslashuvchanligi ham e'tiborga olinishi kerak. Tanlashda, tenglikni qalinligi va o'lchami RF blokining issiqlik tarqalish tuzilishiga mos kelishini tasdiqlash kerak, masalan, tenglikni qalinligi issiqlik qabul qiluvchining o'rnatish talablariga javob bera oladimi yoki tenglikni dizayni va issiqlik tarqalish strukturasi o'rtasidagi ziddiyatlarni oldini olish uchun etarli issiqlik tarqalish kanali bo'sh joy ajratilganmi, bu issiqlik tarqalish samaradorligiga ta'sir qilishi mumkin.
5, Ishonchliligini tekshirishga urg'u bering: uzoq-muddatli barqaror ishlashni ta'minlang
5G tayanch stantsiyalarining xizmat qilish muddati odatda bir necha yil yoki hatto o'n yildan ko'proqni tashkil qiladi va joylashtirishdan keyin texnik xizmat ko'rsatish narxi yuqori. RF birligi PCB juda yuqori uzoq muddatli ishonchlilikka ega bo'lishi kerak. Tanlashda PCB ning ishonchliligini tekshirish standartlari va natijalariga e'tibor qaratish lozim.
Birinchidan, PCB qattiq ekologik ishonchlilik sinovlaridan o'tganligini tasdiqlash kerak, masalan, yuqori harorat va yuqori namlik tsikli sinovlari, harorat zarbasi sinovlari, tebranish sinovlari, tuz purkash sinovlari va boshqalar. - bu sinovlar tashqi tayanch stantsiyaning murakkab muhitini taqlid qilishi, PCBning ishlash barqarorligini tekshirishi va atrof-muhitning uzoq muddatli ishdan chiqishiga yo'l qo'ymaslik uchun- omillar.
Ikkinchidan, tenglikni elektr ko'rsatkichlari standartlarga javob berishini va qisqa tutashuvlar yoki ochiq kontaktlarning zanglashiga olib kelishi mumkin bo'lgan xavf-xatarlarning yo'qligini ta'minlash uchun kuchlanish sinovi, izolyatsiyaga chidamlilik sinovi, o'tkazuvchanlik sinovi va boshqalar kabi elektr ishonchliligi sinovini e'tiborsiz qoldirib bo'lmaydi. Shu bilan birga, tenglikni uzoq muddat foydalanishda texnologik nuqsonlar tufayli yuzaga keladigan qatlamlararo qatlamlarni tozalash va lehim qo'shmasining ajralishi kabi muammolarni oldini olish uchun qatlamlararo bog'lanish kuchi, lehim qo'shma ishonchliligi va boshqalar kabi tenglikni texnologik ishonchliligiga e'tibor qaratish lozim.
